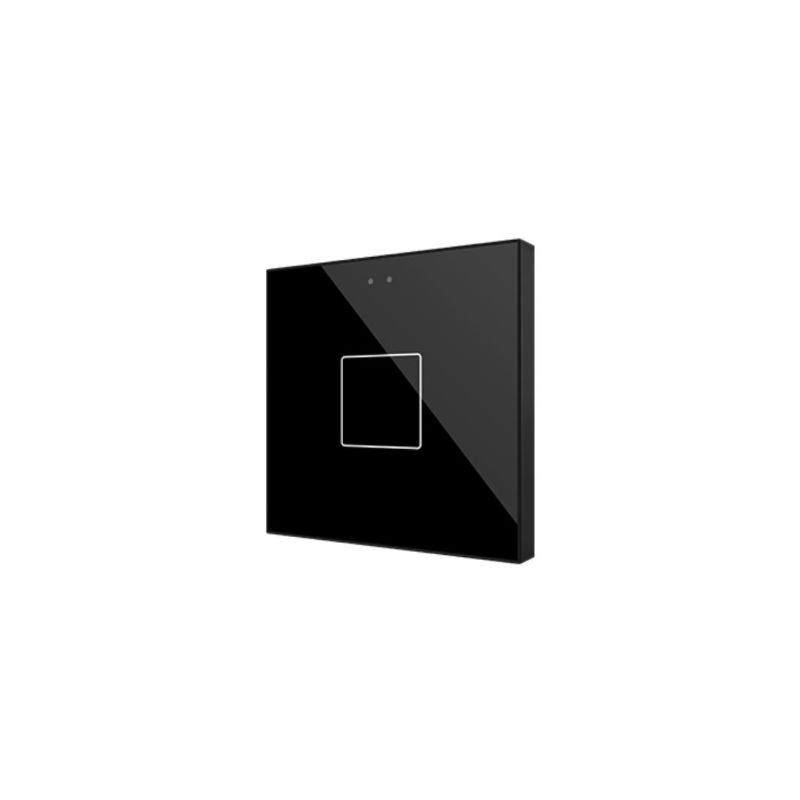

ZENNIO ZVIF1V2A Tastiera capacitiva Flat, 1Tasto + T° nero
- Cod. MT
- ZNN_ZVIF1V2A
- Cod. Produttore
- ZVIF1V2A
- Brand
- ZENNIO


Descrizione
Caratteristiche Principali
- Pannello touch in vetro stampato personalizzabile attraverso un'applicazione web, permettendo di inserire immagini, icone, testi o loghi.
- 1 area di touch, configurabile secondo le esigenze specifiche dell'utente.
- 2 ingressi analogico/digitali, utilizzabili come ingressi binari, sensori, pulsanti, sonde di temperatura o rilevatori di movimento.
- Sensore di temperatura integrato e termostato per un controllo preciso della temperatura.
- Sensore di luminosità e prossimità che regola l'illuminazione delle aree di touch in base all'ambiente circostante.
- Illuminazione delle aree di touch per indicare lo stato.
- Salvataggio dei dati in caso di guasto del bus KNX, con recupero dei dati al riavvio del bus.
- Unità di controllo KNX BCU (TP1-256) integrata.
Specifiche Tecniche
- Tensione di alimentazione: 29 VDC SELV (range 21-31 VDC).
- Consumo massimo: 14.1 mA @ 29 VDC (408.9 mW).
- Temperatura di funzionamento: 0 .. +55 °C.
- Temperatura di stoccaggio: -20 .. +55 °C.
- Umidità di funzionamento: 5 .. 95%.
- Umidità di stoccaggio: 5 .. 95%.
- Classe di protezione: III.
- Tipo di funzionamento: Continuo.
- Grado di protezione: IP20, ambiente pulito.
- Installazione: Montaggio a incasso su scatola da incasso.
- Peso: 97 g.
- Materiale del contenitore: PC+ABS FR V0, esente da alogeni.
Installazione e Utilizzo
- Fissare la piastra metallica nella scatola da incasso quadrata o rotonda utilizzando le viti della scatola, assicurandosi che sia livellata.
- Collegare il bus KNX e i terminali degli ingressi alla parte posteriore del dispositivo.
- Inserire il dispositivo nella sua posizione finale e verificare che la forza delle clip sia sufficiente per fissare il dispositivo.
Ingressi e Sensori
- Numero di ingressi: 2.
- Tensione di funzionamento degli ingressi: +3.3 VDC.
- Corrente di funzionamento degli ingressi: 1 mA @ 3.3 VDC (per ingresso).
- Tipo di commutazione: Contatti a tensione secca tra ingresso e comune.
- Metodo di collegamento: Blocco terminale a vite (0.2 Nm max.).
- Sezione del cavo: 0.2-1.5 mm² (IEC) / 28-14 AWG (UL).
- Lunghezza massima del cavo: 30 m.
- Lunghezza della sonda NTC: 1.5 m (estensibile fino a 30 m).
- Precisione della sonda NTC (@ 25 °C): ±0.5 °C.
- Risoluzione della temperatura: 0.1 °C.
- Tempo di risposta massimo: 10 ms.
Scheda Tecnica
Codice Produttore | ZVIF1V2A |
---|---|
Brand | ZENNIO |
Discount category | ZNN15 |
Download
Datasheet Flat X v2 EN
|
291,3 kB |
Manual Flat v2 and Flat 55 v2 EN v1 8 a
|
921,1 kB |
