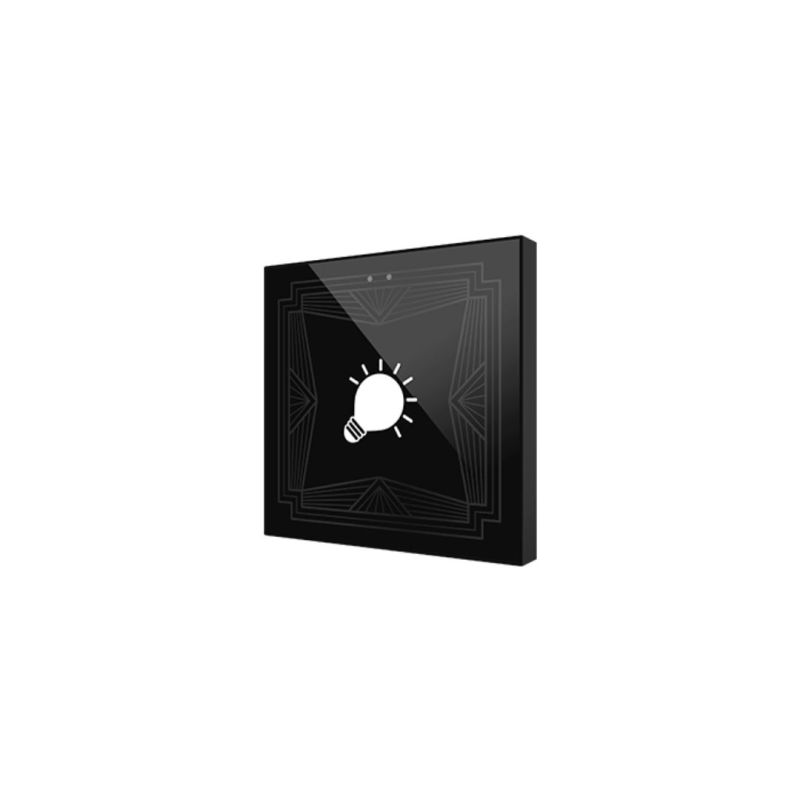

ZENNIO ZVIF1V2 Tastiera capacitiva Flat, 1Tasto + T° custom
- Cod. MT
- ZNN_ZVIF1V2
- Cod. Produttore
- ZVIF1V2
- Brand
- ZENNIO


Il dispositivo ZENNIO ZVIF1V2 è un interruttore a touch capacitivo della serie Flat, progettato per offrire una soluzione elegante e funzionale per il controllo delle installazioni elettriche.
Caratteristiche Principali
Questo dispositivo presenta un pannello di vetro stampato con un'area di touch personalizzabile attraverso un'applicazione web, permettendo di creare design unici con immagini, icone, testi o loghi.
Pannello di Controllo
Il ZVIF1V2 dispone di un'area di touch singola, con la possibilità di personalizzare l'immagine del pannello secondo le esigenze specifiche dell'utente.
Sensori e Funzionalità
Il dispositivo è dotato di un sensore di temperatura interno con una risoluzione di 0.1 °C e un'accuratezza di ±0.5 °C a 25 °C. Inoltre, include un sensore di luminosità e prossimità che regola la retroilluminazione delle aree di touch in base all'ambiente circostante.
Input e Connessioni
Il ZVIF1V2 presenta due input analogico-digitale configurabili come ingressi binari per sensori, pulsanti senza potenziale, ingressi per sonde di temperatura o rilevatori di movimento. Gli input possono essere collegati tramite un blocco di terminali a vite pluggabile.
Specifiche Tecniche
- Tensione di alimentazione: 21-31 VDC (tipica 29 VDC SELV)
- Consumo massimo: 14.1 mA @ 29 VDC (408.9 mW)[1]
- Temperatura di funzionamento: 0 .. +55 °C
- Temperatura di stoccaggio: -20 .. +55 °C
- Umidità di funzionamento e stoccaggio: 5 .. 95%
- Classe di protezione: IP20, ambiente pulito
- Materiale del contenitore: PC+ABS FR V0 halogen free
- Peso: 97 g
- Dimensioni: 81 x 81 x 31 mm (sporge 9 mm dalla parete)
Installazione e Utilizzo
Il dispositivo è progettato per essere montato a incasso su una scatola da muro quadrata o rotonda. La procedura di installazione include la fissazione della piastra metallica, la connessione del bus KNX e degli input, e la verifica della stabilità delle clip di fissaggio.
Indicatori e Modalità di Programmazione
Il ZVIF1V2 include un LED di programmazione che indica la modalità di programmazione (rosso). La retroilluminazione delle aree di touch varia in base alla parametrazione. Il dispositivo può entrare in modalità di programmazione sicura premendo il pulsante di programmazione mentre si collega al bus KNX.
Codice Produttore | ZVIF1V2 |
---|---|
Brand | ZENNIO |
Discount category | ZNN15 |
Datasheet Flat X v2 EN
|
291,3 kB |
Manual Flat v2 and Flat 55 v2 EN v1 8 a
|
921,1 kB |
