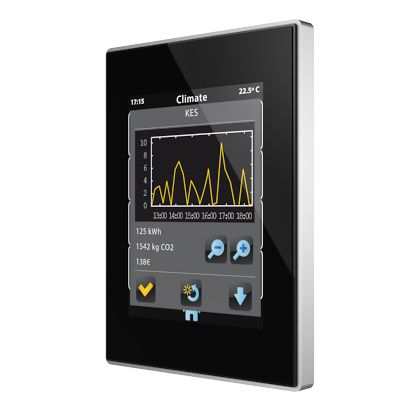

ZENNIO ZVI-Z41PRO-AC Touch Z41 Pro, cromo cornice antracite

Il pannello tattile capacitivo ZENNIO ZVI-Z41PRO-AC rappresenta un significativo passo avanti nel controllo digitale della casa. La sua estetica minimalista, caratterizzata da forme semplici, conduce a un design timelessly che facilita l'integrazione in ambienti di lavoro e di vita.

Il display a colori da 4.1 pollici in formato portrait (3:4) rende la gestione e il godimento più facili, abilitando la comunicazione distribuita all'interno della casa intelligente. Il pannello include un orologio interno con batteria e una porta USB per gli aggiornamenti del programma.

Caratteristiche Tecniche

Il ZVI-Z41PRO-AC dispone di diverse funzionalità tecniche di rilievo:

• Display a colori TFT da 4.1 pollici con 16 milioni di colori.
• Frame in PC-ABS di colore antracite.
• 2 termostati indipendenti.
• 2 ingressi analogico-digitali.
• Sensore di temperatura integrato.
• Orologio in tempo reale (RTC) con batteria CR1225 3V.
• Alimentazione esterna necessaria: 12-29VDC.
• Integrazione con il bus KNX.
• Connettori Mini-USB e Ethernet.
• Montaggio a incasso con adattamento magnetico.
• Salvataggio completo dei dati in caso di mancanza di alimentazione.

Specifiche di Sistema

• Alimentazione KNX: 29VDC.
• Consumo di corrente KNX: 6mA @ 29VDC.
• Alimentazione esterna: 12-29VDC.
• Consumo di corrente esterno: 76mA @ 24VDC.
• Temperatura di funzionamento: 0°C a 45°C.
• Montaggio: posizione verticale, con il sensore di temperatura in basso.
• Distanze minime: tenere lontano da flussi di aria calda e fredda per ottenere migliori misurazioni del sensore di temperatura.

Sensore di Temperatura Interno

• Range di misurazione: -10°C a 50°C.
• Risoluzione: 0.1°C.
• Precisione del sensore a 25°C: 1%.
• Calibrazione: il sensore di temperatura deve essere calibrato attraverso il programma di applicazione in base all'alimentazione esterna connessa e alla frequenza di utilizzo.

Orologio Interno

• Risoluzione: 1 minuto sul display / 1 secondo sul bus KNX.
• Precisione: 30 ppm.
• Alimentazione: batteria CR1225 3V.
• Impostazione data/ora: manuale (da schermo) o automatica (tramite telegrammi orologio KNX sul bus).
• Risposta a mancanza di alimentazione (bus o esterno): non influisce sull'orologio interno.
• Risposta a ripristino alimentazione: visualizza l'ora corrente.

Ingressi

• Numero di ingressi per comune: 2.
• Tensione di ingresso: +3.3V DC per il comune.
• Corrente di ingresso: 1.0mA @ 3.3V DC (per ogni ingresso).
• Impedenza di ingresso: circa 3.3kΩ.
• Tipo di commutazione: contatti a tensione secca tra ingresso e comune.
• Metodo di connessione: terminale a vite per cavo.
• Lunghezza massima del cavo: 30 m.
• Lunghezza della sonda NTC: 10.5 m.
• Precisione della misura della temperatura: 0.1°C.
• Sezione del cavo: 0.15 mm² a 20.5 mm² (22-12 AWG).
• Tempo di risposta: massimo 10ms.
