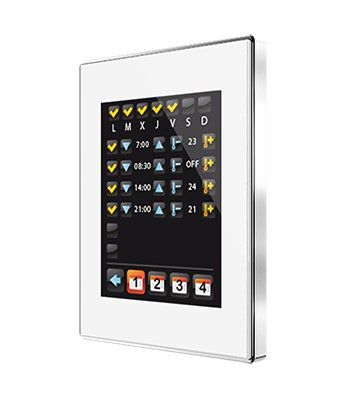

ZENNIO ZVI-Z41LIT-W Touch Z41 Lite, cornice alluminio bianco

Il pannello tattile ZENNIO ZVI-Z41LIT-W è un dispositivo di controllo elettrico di ultima generazione, progettato per integrarsi perfettamente in ambienti di lavoro e di vita. La sua estetica minimalista, caratterizzata da forme semplici, garantisce un design timelessly elegante.

Caratteristiche Principali

Il Z41 Lite dispone di un pannello tattile capacitivo a colori da 4.1 pollici con una risoluzione di 320x240 pixel. La display a 16 milioni di colori è disponibile in tre diverse finiture: bianco (RAL 9016), argento (RAL 9006) e antracite nero (RAL 9004).

Funzionalità

• Fino a 12 pagine configurabili e fino a 96 funzioni di controllo diretto e/o indicatore.
• 2 termostati indipendenti.
• 2 ingressi analogici/digitali.
• Sensore di temperatura integrato.
• Orologio in tempo reale (RTC) con batteria.
• Alimentazione esterna da 12-29 VDC.
• Connessione KNX BCU (TP1-256) integrata.
• Connessione Mini-USB per aggiornamenti del firmware.
• Sistema di fissaggio magnetico.
• Salvataggio completo dei dati in caso di guasto del bus KNX.

Specifiche Tecniche

• Tensione di alimentazione KNX: 29 VDC (tipica), range 21-31 VDC.
• Consumo massimo: 250 mA (12 VDC), 112 mA (24 VDC), 86 mA (29 VDC).
• Temperatura di funzionamento: 5°C .. +45°C.
• Temperatura di storage: -20°C .. +55°C.
• Connessione tipo TP1 bus per cavo rigido da 0.8 mm Ø.
• Blocco terminale a vite pluggabile (0.4 Nm max).
• Sezione del cavo di alimentazione: 0.2-2.5 mm² (IEC) / 22-12 AWG (UL).

Ingressi e Collegamenti

• Numero di ingressi: 2.
• Tensione di funzionamento degli ingressi: +3.3 VDC.
• Corrente di funzionamento degli ingressi: 1 mA @ 3.3 VDC (per ingresso).
• Tipo di commutazione: contatti a secco tra ingresso e comune.
• Metodo di connessione: blocco terminale a vite pluggabile (0.2 Nm max).
• Sezione del cavo: 0.2-1.5 mm² (IEC) / 28-14 AWG (UL).
• Lunghezza massima del cavo: 30 m.

Installazione

Per l'installazione, inserire la parte metallica in una scatola di montaggio standard quadrata o rotonda con viti. Collegare il bus KNX, gli ingressi e l'alimentazione esterna alla parte posteriore del Z41 Lite. Successivamente, inserire il dispositivo nel supporto metallico, fissandolo con il sistema di magneti. Assicurarsi che il dispositivo sia completamente coperto dal supporto metallico.
