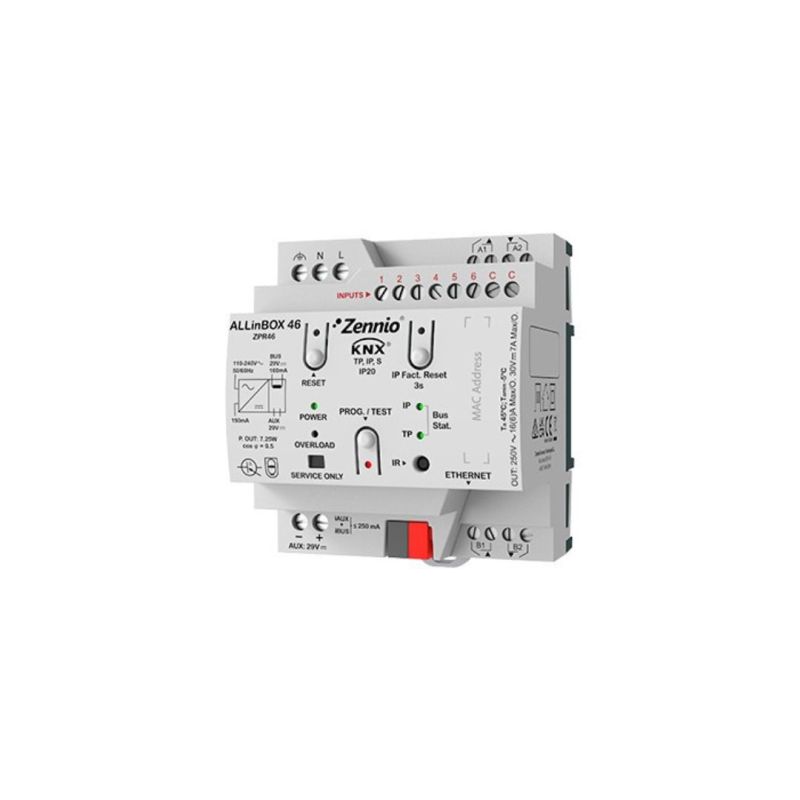

ZENNIO ZPR46 ALLinBOX 46 - Dispositivo multifunzione con alimentatore, interfaccia KNX-IP, 4 uscite, 6 ingressi e modulo logico

Il dispositivo ZENNIO ZPR46, noto come ALLinBOX 46, è un dispositivo multifunzionale progettato per soddisfare le esigenze più diverse nei sistemi di automazione domestica e industriale basati su KNX.

Caratteristiche Principali

• Alimentazione KNX da 160 mA con uscita ausiliaria da 29 VDC SELV
• Alimentazione principale da 110-240 VAC, 50/60 Hz
• Generazione di potenza per il sistema KNX con indicatore LED
• Protezione da sovracorrente e sovratensione
• Pulsante di reset e LED di stato di sovraccarico
• Supporto per il protocollo KNXnet/IP con fino a 5 connessioni
• Lunghezza massima APDU di 254 byte
• Interfaccia Ethernet 10/100 BaseT con socket RJ45

Uscite e Entrate

• 4 uscite configurabili: canali per tende (fino a 2), uscite individuali (fino a 4) e controllo di fan coil a 2 tubi (fino a 1)
• Uscite adatte a carichi capacitivi, massimo 140 µF
• 6 ingressi analogici/digitali
• Controllo del clima per fino a 4 stanze

Funzionalità Logiche e di Controllo

• 20 funzioni logiche
• Orologio con supporto NTP
• Funzione di temporizzazione delle uscite
• Operazione manuale delle uscite tramite telecomando

Specifiche Tecniche

• Tensione di alimentazione tipica: 29 VDC SELV (con bobina KNX)
• Corrente massima nominale (IBUS): 160 mA
• Tipo di connessione: connettore bus TP1 per cavo rigido da 0,8 mm
• Temperatura di funzionamento: -5 .. +45 °C
• Temperatura di stoccaggio: -20 .. +55 °C
• Umidità di funzionamento: 5 .. 95%
• Umidità di stoccaggio: 5 .. 95%
• Classe di protezione / Categoria di sovratensione: I / III (4000 V)
• Tipo di funzionamento: Funzionamento continuo
• Grado di protezione / Grado di inquinamento: IP20 / 2 (ambiente pulito)

Il dispositivo ALLinBOX 46 è progettato per essere montato all'interno di pannelli elettrici con supporto DIN (IEC 60715), offrendo una soluzione completa e integrata per la gestione dei sistemi KNX.
