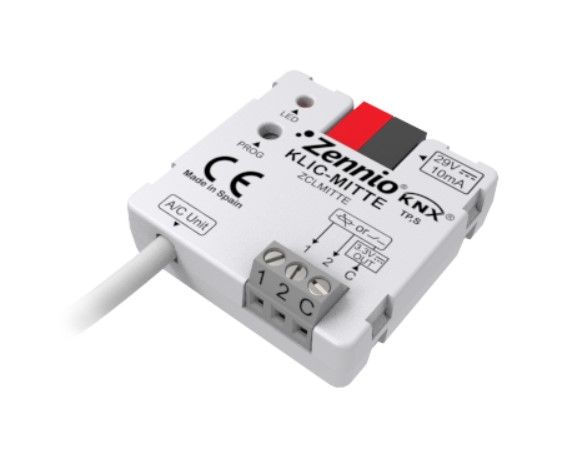

ZENNIO ZCLMITTE KLIC-MITTE - Gateway KNX-Mitsubishi Electric Ecodan (connettore IT)

Il dispositivo ZENNIO ZCLMITTE è un gateway KNX/Mitsubishi Electric Ecodan progettato per integrare sistemi di controllo KNX con le unità di pompa di calore Ecodan di Mitsubishi Electric.

Caratteristiche Principali

• 2 ingressi analogici/digitali per sonde di temperatura, sensori di movimento o ingressi binari a contatto secco (interruttori, sensori o pulsanti)
• 10 funzioni logiche integrate
• Salvataggio totale dei dati in caso di guasto del bus KNX
• BCU KNX integrato
• Dimensioni: 39 x 39 x 14 mm
• Posizionabile all'interno di scatole di distribuzione, scatole di giunzione o scatole a muro
• Conformità con le direttive CE (marca CE sul lato frontale)

Specifiche Tecniche

• Tipo di dispositivo: dispositivo di controllo elettrico
• Tensione di alimentazione KNX (tipica): 29 VDC SELV
• Range di tensione: 21..31 VDC
• Consumo massimo: 4.1 mA @ 29 VDC (tipico), 10 mA @ 24 VDC
• Tipo di connessione: connettore bus TP1 tipico per cavi rigidi Ø 0.80 mm
• Alimentazione esterna: non richiesta
• Temperatura di funzionamento: 0°C .. +55°C
• Temperatura di stoccaggio: -20°C .. +55°C
• Umidità di funzionamento: 5 .. 95%
• Umidità di stoccaggio: 5 .. 95%
• Classe di protezione: II
• Tipo di funzionamento: funzionamento continuo
• Grado di protezione: IP20, ambiente pulito

Indicatori e Modalità di Funzionamento

• L'LED di programmazione indica la modalità di programmazione (rosso)
• Pulsante di programmazione: pressione breve per impostare la modalità di programmazione. Se tenuto premuto durante la connessione al bus KNX, entra in modalità sicura
• Risposta in caso di guasto del bus KNX: salvataggio dei dati secondo la parametrizzazione
• Risposta al riavvio del bus KNX: ripristino dei dati secondo la parametrizzazione

Connessioni e Ingressi

• Numero di ingressi: 2
• Tensione di funzionamento degli ingressi: +3.3 VDC nel comune
• Corrente di funzionamento degli ingressi: 1 mA @ 3.3 VDC (per ingresso)
• Tipo di commutazione: contatti a secco tra ingresso e comune
• Metodo di connessione: blocco terminale a vite
• Sezione del cavo: 0.5-1 mm² (IEC) / 26-16 AWG (UL)
• Lunghezza massima del cavo: 30 m
• Lunghezza della sonda NTC: 1.5 m (fino a 30 m)
• Precisione della sonda NTC (@ 25°C): ±0.5°C
• Risoluzione della temperatura: 0.1°C
• Tempo di risposta massimo: 10 ms
