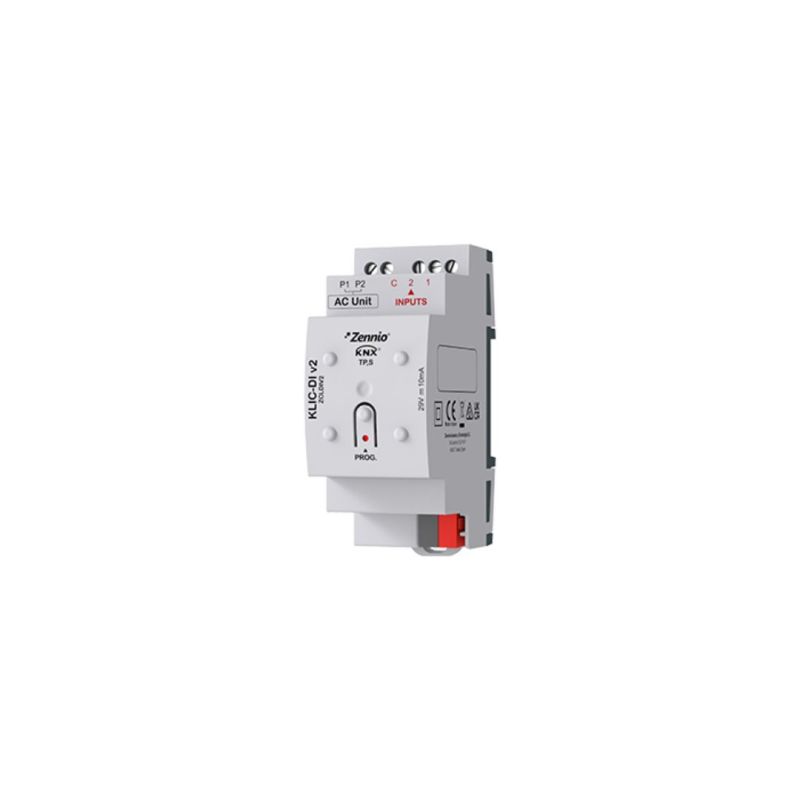

ZENNIO ZCLDIV2 KLIC-DI v2 - Gateway industriale KNX-Daikin

Caratteristiche Principali

Il KLIC-DI v2 è alimentato interamente attraverso il bus KNX, eliminando la necessità di un'alimentazione esterna. Il dispositivo si connette al bus KNX tramite un apposito terminale e può essere configurato utilizzando il software ETS5/ETS6.

Input e Sensori

Il gateway include 2 ingressi analogico-digitali che possono essere utilizzati per collegare sonde di temperatura, sensori di movimento o ingressi binari a contatto pulito come interruttori, sensori o pulsanti.

Funzioni Logiche

Il KLIC-DI v2 dispone di 10 funzioni logiche che permettono di personalizzare e ottimizzare il controllo del sistema di condizionamento dell'aria in base alle esigenze specifiche dell'installazione.

Configurazione e Installazione

La configurazione del dispositivo avviene attraverso il software ETS, dove è possibile impostare le funzionalità specifiche richieste, come la notifica di "still-alive" periodica, la gestione degli input e le funzioni relative al gateway dell'unità di condizionamento dell'aria.

Il dispositivo include un pulsante di programmazione/test che, premuto brevemente, imposta il dispositivo in modalità di programmazione, illuminando l'LED associato di rosso. Se tenuto premuto durante la connessione al bus KNX, il dispositivo entra in modalità di sicurezza, con l'LED che lampeggia in rosso ogni 0,5 secondi.

Collegamenti e Interfaccia

• Collegamento al bus KNX tramite terminale dedicato.
• Collegamento alla unità di condizionamento dell'aria tramite cavo di comunicazione a 2 fili (P1/P2).
• Ingressi per collegare elementi esterni come sonde di temperatura, sensori di movimento, interruttori, sensori o pulsanti.

Il KLIC-DI v2 è progettato per essere montato su rail DIN, occupando 2 unità, e include accessori come la sonda di temperatura e il sensore di movimento.
