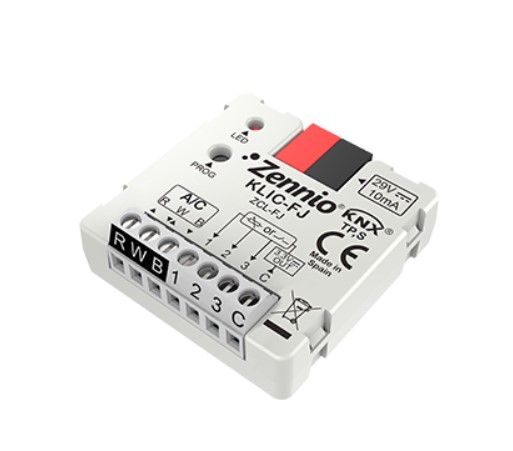

ZENNIO ZCL-FJ KLIC-FJ - Gateway KNX-Fujitsu / General / Hiyasu / Fuji Electric

Il gateway ZENNIO ZCL-FJ è un dispositivo specializzato per il controllo bidirezionale di unità di condizionamento d'aria Fujitsu, General, Hiyasu e Fuji Electric attraverso il sistema KNX. Questo dispositivo è progettato per essere integrato nelle reti di automazione domestica e industriale, offrendo una gestione completa e personalizzabile delle funzioni dell'unità di condizionamento.

Caratteristiche Principali

• 3 ingressi analogico/digitali configurabili come ingressi binari (pulsanti, interruttori o sensori), sonde di temperatura o rilevatori di movimento.
• Controllo delle principali funzioni dell'unità di condizionamento, incluse accensione/spegnimento, temperatura, modalità di operazione, velocità del ventilo e posizione delle pale.
• Gestione degli errori per gestire specifici codici di errore dell'unità di condizionamento e problemi di comunicazione.
• Fino a 5 scene configurabili.
• 10 funzioni logiche personalizzabili e multi-operazione.

Ingressi e Connessioni

• Ogni ingresso può essere configurato come ingresso binario, sonde di temperatura o rilevatore di movimento.
• Tensione di operazione degli ingressi: +3.3VDC.
• Corrente di operazione per ingresso: 1.0mA @ 3.3VDC.
• Impedenza massima: circa 3.3kΩ.
• Metodo di connessione: blocco terminale a vite.
• Lunghezza massima del cavo: 30m.
• Lunghezza della sonde NTC: 1.5m (fino a 30m).
• Precisione della sonde NTC: ±0.5°C a 25°C.
• Risoluzione della temperatura: 0.1°C.

Caratteristiche Tecniche

• Tensione di alimentazione KNX: 29VDC (tipica), range 21-31VDC.
• Consumo massimo: 4mA @ 29VDC (tipico), 10mA @ 24VDC.
• Temperatura di operazione: 0°C a +55°C.
• Temperatura di stoccaggio: -20°C a +55°C.
• Umidità di operazione: 5-95% RH (senza condensazione).
• Umidità di stoccaggio: 5-95% RH (senza condensazione).
• Classe di protezione: III.
• Grado di protezione: IP20, ambiente pulito.
• Materiale del contenitore: PC FR V0 esente da alogeni.

Installazione e Utilizzo

Il dispositivo può essere montato all'interno di pannelli elettrici, scatole di distribuzione, scatole di giunzione o scatole a muro. È importante tenere il dispositivo lontano dall'acqua e non coprirlo con abiti, carta o altri materiali durante l'uso.

La configurazione del dispositivo avviene attraverso il pulsante di programmazione e l'indicatore LED di programmazione. Il dispositivo entra in modalità di sicurezza se il pulsante di programmazione è tenuto premuto durante la connessione al bus KNX.
