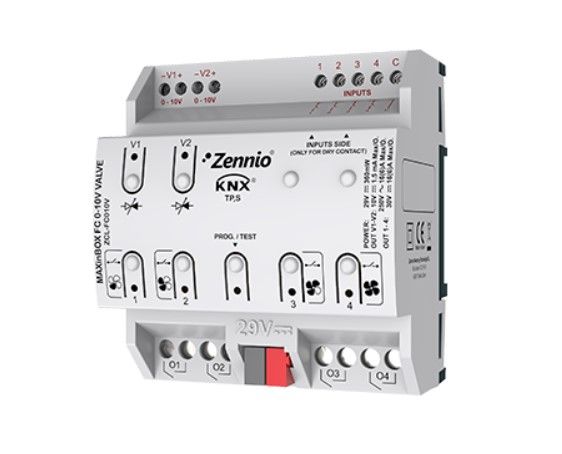

ZENNIO ZCL-FC010V MAXinBOX FC 0-10V VALVE - Regolatore per fan-coil a 2 o 4 tubi con valvole 0-10 DC e fino a 4 velocità del ventilatore.

Il controller ZENNIO ZCL-FC010V, denominato MAXinBOX FC 0-10V VALVE, è progettato per il controllo di unità di fan coil a 2 o 4 tubi con valvole a 0-10 VDC. Questo dispositivo è ideale per applicazioni HVAC che richiedono una gestione precisa e flessibile dei sistemi di riscaldamento e raffreddamento.

Caratteristiche Principali

Il controller dispone di 2 uscite individuali a 0-10 VDC per il controllo delle valvole, permettendo una regolazione accurata del flusso di fluido. Inoltre, sono presenti 4 uscite individuali (adatte a carichi capacitivi, con un massimo di 140 µF) che possono essere utilizzate per controllare la velocità del ventilatore o come uscite individuali.

Uscite

• 2 uscite individuali a 0-10 VDC per il controllo delle valvole.
• 4 uscite individuali (16 A C-load) per il controllo della velocità del ventilatore o come uscite individuali.
• Tipo di contatto: uscite potenzialmente libere attraverso relè bistabili con pre-contatto in tungsteno.
• Corrente nominale per uscita: 16 A (6) 250 V CA (4000 VA), 16 A (6) 30 V CC (480 W).
• Potenza massima - Carico resistivo: 4000 W.
• Potenza massima - Carico induttivo: 1500 VA.

Entrate

• 4 entrate analogico-digitali multifunzione configurabili come entrate binarie per sensori e pulsanti a potenziale libero, come entrate per sonde di temperatura o come entrate per sensori di movimento.
• Tensione di ingresso: +3.3 V DC per il comune.
• Corrente di ingresso: 1.0 mA @ 3.3 V DC (per ogni ingresso).
• Impedenza di ingresso: circa 3.3 kΩ.

Funzionalità

Il controller include funzioni termostatiche e 10 funzioni logiche, permettendo un controllo manuale delle uscite con indicazione dello stato attraverso LED. Inoltre, dispone di una funzione di salvataggio dei dati in caso di mancanza di alimentazione e di una funzione di ripristino dei dati al riavvio del bus KNX.

Alimentazione e Montaggio

• Alimentazione KNX: 29 VDC.
• Consumo di corrente KNX: 11 mA @ 29 VDC.
• Temperatura di funzionamento: da 0°C a 55°C.
• Montaggio: dispositivo di controllo indipendente da montare all'interno di pannelli elettrici con guida DIN (EN 50022).
• Dimensioni: 67 x 90 x 80 mm (40.5 unità DIN).

Indicatori e Connettori

• Indicatori LED per la programmazione (rosso) e la modalità di test (verde).
• Indicatori LED per lo stato delle uscite.
• Connettori a blocco terminale (vite) per i cavi.
• Sezione del cavo raccomandata: da 0.25 mm a 4 mm (26-10 AWG) per le uscite e da 0.15 mm a 2.5 mm per le entrate.
