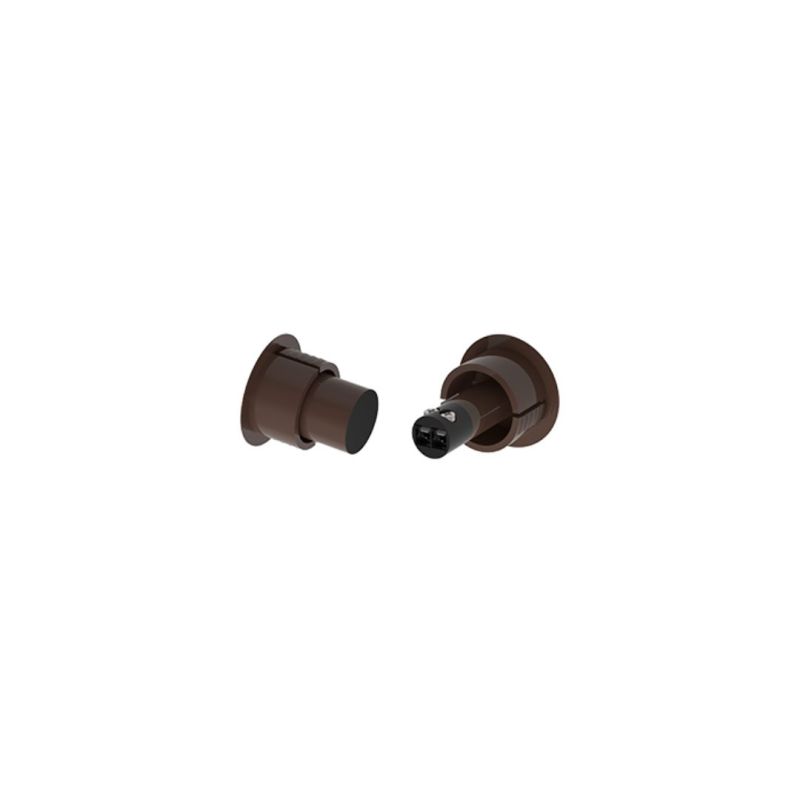

ZENNIO 990004612 Contatto da incasso per porte/finestre, marrone

Il contatto magnetico Zennio 990004612 è progettato per il montaggio a filo in porte e finestre metalliche, offrendo una soluzione efficiente e affidabile per il controllo degli accessi.

Caratteristiche Principali

• Disponibile in due colori: bianco (Ref. 990004607) e marrone (Ref. 990004612).
• Realizzato in ABS, un materiale robusto e resistente.
• Dimensioni: magnete Ø24.5 x 21 mm, contatto Ø24.5 x 30 mm.

Specifiche Tecniche

• Tipo di dispositivo: dispositivo di controllo per operazioni elettriche.
• Temperatura di funzionamento: -15ºC a +40ºC.
• Temperatura di stoccaggio: -20ºC a +55ºC.
• Umidità di funzionamento: 5% a 95% RH (senza condensazione).
• Umidità di stoccaggio: 5% a 95% RH (senza condensazione).
• Caratteristiche complementari: Classe B, Protezione di classe II.
• Tipo di operazione: funzionamento continuo.
• Tipo di azione del dispositivo: Tipo 1.
• Periodo di stress elettrico: lungo.
• Grado di protezione: IP20, ambiente pulito.
• Installazione: montaggio a filo in porte e finestre.
• Peso: 19g.

Funzionamento e Connessioni

• Contatto normalmente aperto (quando il magnete non è presente).
• Conformità con le direttive CE (marca CE sul packaging).
• Il contatto può essere collegato a qualsiasi dispositivo Zennio con ingressi binari o analogico-digitali.
• Tensione massima: 100V.
• Corrente massima: 0,5A.
• Potenza massima: 10W.
• Distanza massima tra magnete e contatto: 15mm.
• Tipo di uscita: contatto a potenziale libero.
• Metodo di connessione: morsetto a vite.
• Sezione del cavo: 0,5mm² a 1mm² (26-16 AWG).

Istruzioni di Installazione

• Praticare un foro Ø19mm sul bordo della porta e inserire il magnete con silicone di sigillatura.
• Praticare un altro foro Ø19mm sul telaio della porta di fronte al precedente.
• Recuperare il cablaggio attraverso il foro del telaio e collegarlo al dispositivo.
• Inserire il contatto nel telaio della porta con silicone di sigillatura.
• Verificare il corretto funzionamento del contatto misurando la continuità durante l'apertura e la chiusura della porta.
