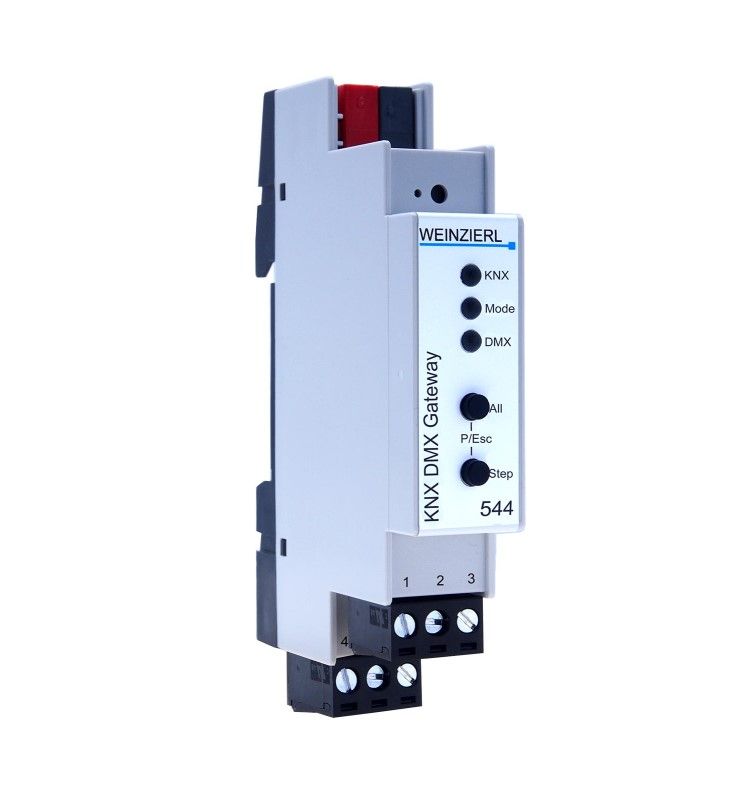

WEINZIERL 5358 KNX DMX Gateway 544

Il WEINZIERL 5358, noto anche come KNX DMX Gateway 544, è un gateway compatto che interfaccia i protocolli KNX e DMX512, ideale per il controllo delle luci, especialmente nella tecnologia di palco e in applicazioni di illuminazione professionale.

Modalità di Funzionamento

Il dispositivo può operare in due modalità principali:

Modalità Master

In modalità master, il gateway consente il controllo conveniente delle luci DMX utilizzando pulsanti KNX. Sono disponibili fino a 64 canali di dimmering o fino a 8 canali RGB/RGBW. Ogni canale può essere collegato a fino a 8 scene diverse. Inoltre, il gateway include 4 sequenziatori per eseguire compiti più complessi.

Modalità Slave

In modalità slave, gli attuatori KNX possono essere controllati da DMX. Ad esempio, l'illuminazione della stanza, parte dell'installazione KNX, può essere controllata tramite un pannello di controllo delle luci DMX. Fino a 64 indirizzi DMX512 possono essere valutati e inviati a KNX, con valori di dimmering, soglie di commutazione e valori RGB disponibili per l'interpretazione.

Dati Tecnici

Dati Meccanici

• Custodia in plastica
• Dispositivo a montaggio su guida DIN, larghezza: 1 modulo (18 mm)

Controlli e Indicazioni

• 2 pulsanti e 3 LED multicolore
• Pulsante di programmazione KNX con LED (rosso)

DMX

• Tipo: DMX512
• RS-485, 250 kBit/s
• Modalità Master o Slave

Alimentazione

• Bus KNX circa 4 mA
• Lato DMX tensione di alimentazione 12 … 24 V⎓
• Lato DMX circa 5 mA

Connettori

• Connettore per bus KNX (rosso / nero)
• Connettore a vite pluggabile (3 poli) per DMX
• Connettore a vite pluggabile (3 poli) per alimentazione
