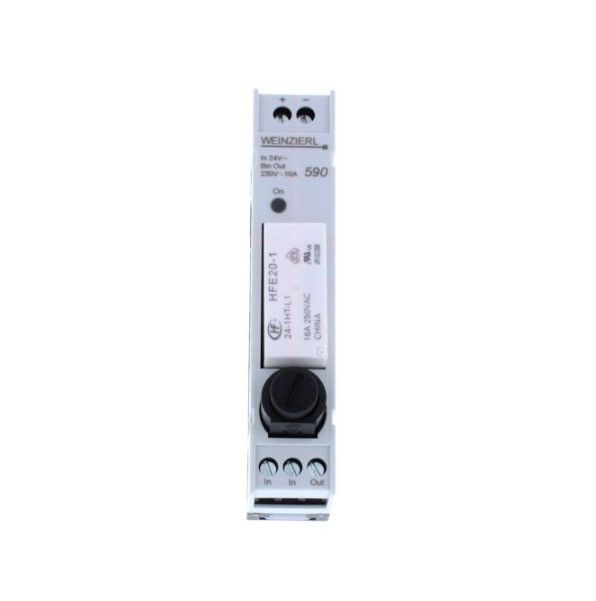

WEINZIERL 5347 Relay for 5321 Multi IO Extension 590 Standard

Il relè di estensione Multi IO 590, identificato con il codice articolo 5347, rappresenta un'alternativa a risparmio energetico rispetto ai relè di accoppiamento standard commercialmente disponibili. Questo dispositivo è progettato per essere utilizzato come relè mono-stabile, ma internamente funziona come un relè bi-stabile, riducendo così la corrente di mantenimento fino al 95%.

Caratteristiche Tecniche

Il relè è dotato di un fusibile integrato per proteggere l'attrezzatura di alta qualità.

Materiale dei Contatti

I contatti sono realizzati in AgSnO2.

Alimentazione e Uscita

L'ingresso è a 24 V, mentre l'uscita è a 230 V / 16 A, bi-stabile.

Unità di Consegna

La consegna avviene in confezioni da 10 pezzi.

Dati Meccanici

Il dispositivo è alloggiato in un contenitore in plastica e montato su guida DIN, con una larghezza di 1 modulo (18 mm) e un peso di circa 50 g.

Indicatori e Fusibile

Un LED verde indica lo stato del relè. Il fusibile è un tipo vetro 5x20mm da 10 A.

Connettori

I connettori sono terminali a vite: 2 poli per l'ingresso a 24 V e 3 poli per l'uscita a 230 V.

Input e Output

L'ingresso ha una tensione di segnale a 24 V e una corrente di mantenimento inferiore a 2 mA. L'uscita è protetta da un fusibile da 10 A e il tipo di relè è 250 V / 16 A, bi-stabile.

Riduzione della Potenza di Commutazione

A seconda del tipo di carico (capacitivo o induttivo), la potenza di commutazione può essere ridotta significativamente.
