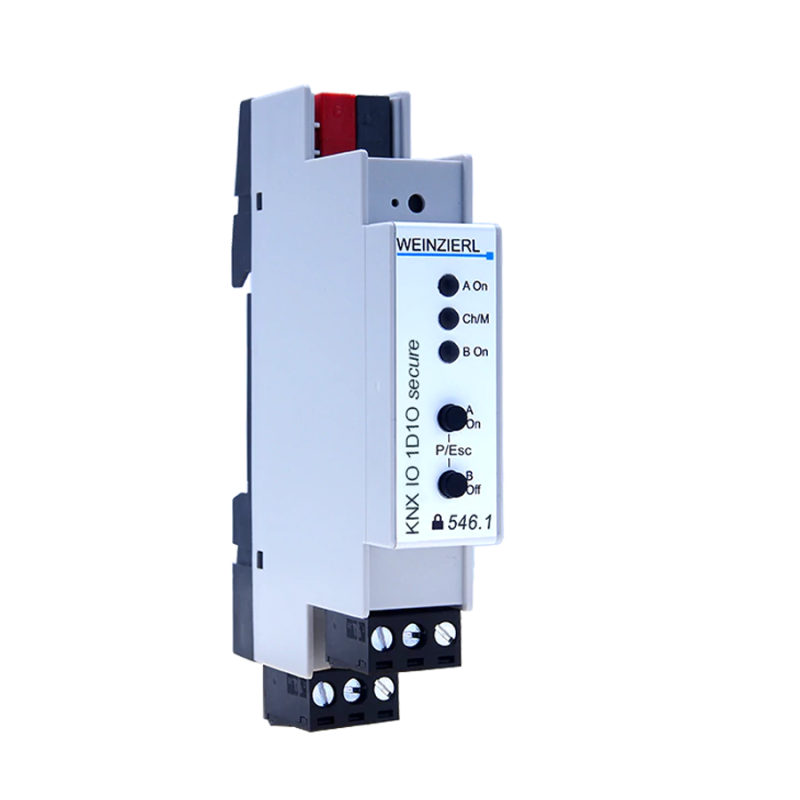

WEINZIERL 5337 KNX IO 546.1 KNX 1..10 V dimming actuator 1-fold a

Caratteristiche Principali

Questo dispositivo offre un canale di dimmer per il collegamento di ballast elettronici attivi con un'interfaccia 0/1-10V e un'uscita relè bistabile.

Output del Dimmer

• Tensione di dimmer: 0…10 V / 1…10 V
• Corrente massima: 50 mA

Output del Commutatore

• Tipo di relè: 230V~/10A, bistabile
• Potenza di commutazione ridotta a seconda del tipo di carico (capacitivo o induttivo)

Funzionalità

Il dispositivo supporta diverse funzionalità di comfort, tra cui scene, fading del sonno, illuminazione delle scale e sequenziatore. Inoltre, è possibile configurare il canale per il controllo mediante commutazione, dimmer relativo e valore di dimmer.

Controlli e Indicatori

• 2 pulsanti e 3 LED multicolore per l'operazione locale e la visualizzazione dello stato del dispositivo
• Pulsante di programmazione KNX con LED

Collegamenti

• Collegamento per bus KNX (rosso/nero)
• Collegamento a vite pluggabile (3 poli) per il dimmer
• Collegamento a vite pluggabile (3 poli) per il commutatore

Dati Meccanici

• Custodia in plastica
• Montaggio su rail DIN, larghezza: 1 modulo (18 mm)
• Peso: circa 60 g

Funzioni Logiche e di Timer

Il dispositivo include 16 funzioni indipendenti per il controllo logico o temporale.

Sicurezza KNX

Opzionalmente, il dispositivo supporta la sicurezza KNX.
