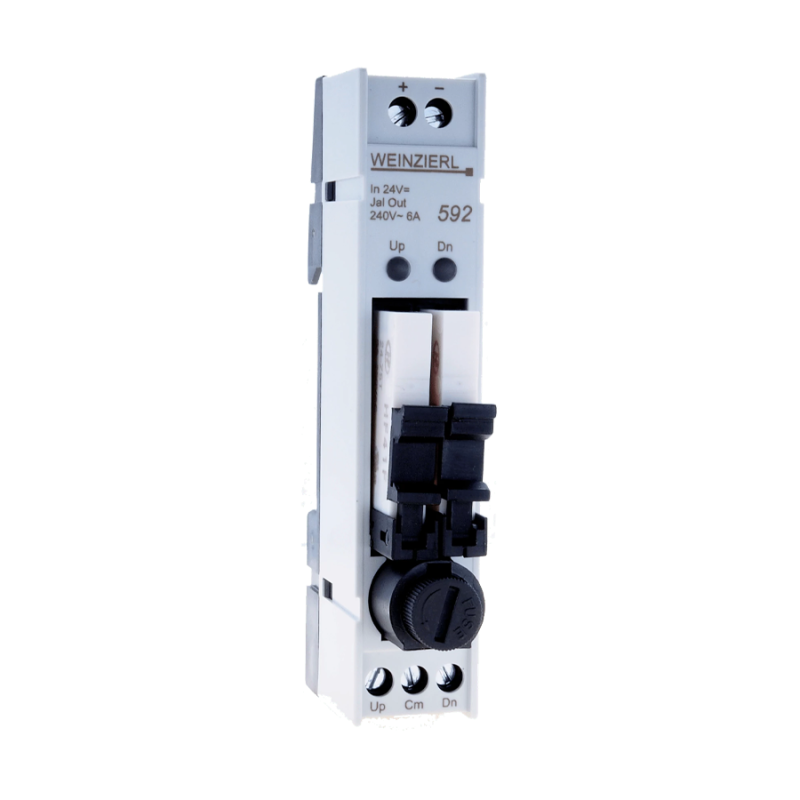

WEINZIERL 5322 Multi IO Extension Shutter 592

Il WEINZIERL 5322, anche noto come Multi IO Extension Shutter 592, è stato progettato specificamente per il controllo di tende e serramenti. Questo dispositivo utilizza un doppio relè collegato a una sola uscita di un KNX Multi IO, come ad esempio il KNX TP Multi IO 570 o il KNX IP Multi IO 580.

Caratteristiche Principali

Il controllo direzionale delle uscite del relè è gestito automaticamente dal KNX Multi IO attraverso una specifica interruzione della corrente di mantenimento. Questo meccanismo assicura che le uscite del relè siano elettromeccanicamente bloccate l'una contro l'altra, prevenendo eventuali difetti del motore.

Dati Tecnici

• Alloggiamento: Il dispositivo è montato su un supporto DIN in plastica, con una larghezza di 1 modulo (18 mm) e un peso di circa 50 g.
• Indicatori e Fuso: Un LED verde indica la direzione. Il dispositivo include un fuso in vetro da 5x20mm, 6 A.
• Connettori: Terminali a vite a 2 poli per l'ingresso a 24 V⎓ e terminali a vite a 3 poli per l'uscita a 230 V∿.
• Ingresso: Tensione di ingresso (segnale) a 24 V⎓.
• Uscita: Fuso da 6 A. Tipo di relè: 250 V∿ / 6 A, bi-stabile. La potenza di commutazione può essere ridotta significativamente a seconda del tipo di carico (capacitivo o induttivo).

Ricambi

Sono disponibili relè di ricambio standard per il Multi IO Extension Shutter 592:

• Art.-Nr. 5346: Contatto in AgSnO2, ingresso 24 V, uscita 230 V / 1A.
• Art.-Nr. 5322: Contatto in AgSnO2, ingresso 24 V, uscita 230 V / 1A.
