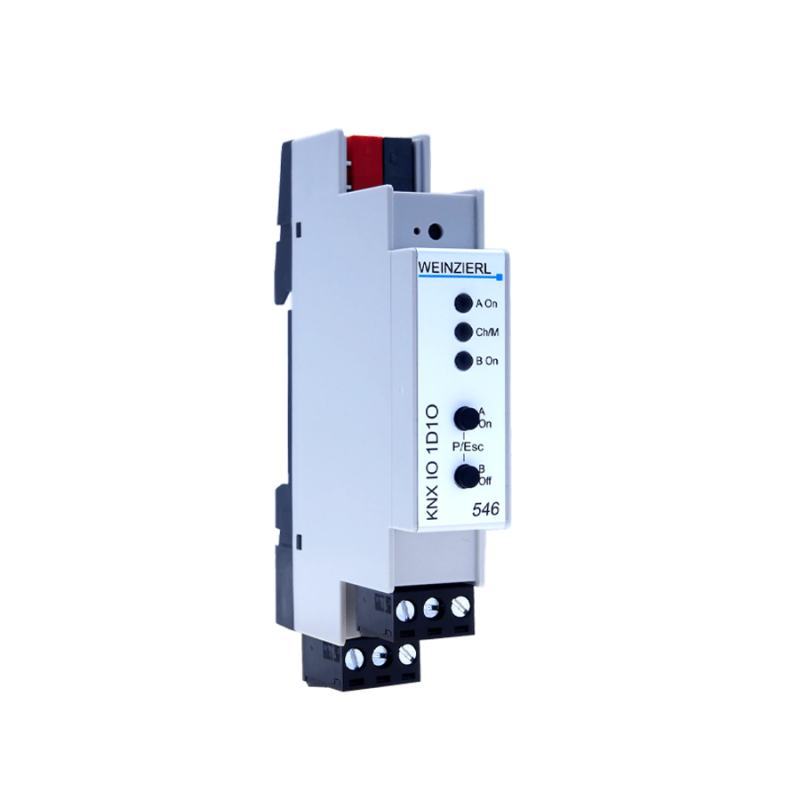

WEINZIERL 5315 KNX IO 546
- Cod. MT
- WNZ_5315
- Cod. Produttore
- 5315
- Brand
- WEINZIERL
![WEINZIERL WEINZIERL](https://images.ctfassets.net/g6z2so3d6429/2XS8rmyFM42QceYlq6IhTZ/81bc174e5fab29235412cf641fc86542/weinzierl-distributore-italia.png?w=260&h=260&fm=webp&q=80)
![extra sconto di benvenuto](https://images.ctfassets.net/g6z2so3d6429/1nCII0xdbZgmEJPENaWasr/e37d4000d07fb07137d1d55247893c74/Benvenuto2024_.jpg?w=540&fm=webp&q=80)
KNX IO 546 – KNX 1..10 V dimming actuator 1-fold and switching actuator 1-fold
Attuatore compatto di regolazione/commutazione con un canale di regolazione per il collegamento di reattori elettronici attivi (ECG) con interfaccia 0/1..10 V⎓ e un'uscita a relè. L'uscita relè può essere utilizzata per commutare il carico.
▪ Uscita per 0/1..10 V⎓ / max. 50 mA
▪ Compatibile anche con attuatori (valvole) 0..10 V⎓
▪ Connessioni: KNX, morsetti a vite estraibili per IO
▪ Per guida DIN, larghezza 1 unità (18 mm)
▪ Scene, sequenziatore, funzione scale, curva di regolazione della luminosità
▪ Relè 250 V∿ / 10 A, bistabile
▪ Logica integrata e funzioni timer
Il KNX IO 546 (1D1O) è un compatto attuatore combinato di regolazione/commutazione con 1 uscita di regolazione per reattori elettronici attivi con un'interfaccia 0/1-10 V e 1 uscita a relè bistabile. L'attuatore dimmer può essere utilizzato per diversi reattori elettronici attivi, ad es. per pannelli o strisce LED. L'attuatore di commutazione fornisce la funzione per le uscite universali, tra cui il controllo degli scenari, il timer, le luci scale e le valvole di riscaldamento (PWM per attuatori di valvole termoelettriche). Due pulsanti e tre LED consentono un funzionamento locale e una visualizzazione dello stato del dispositivo. Oltre ai canali di uscita, il dispositivo include 16 funzioni indipendenti per il controllo logico o timer. Ogni configurazione permette di controllare il canale tramite commutazione, rel. valore di dimmeraggio e dimmeraggio. Sono inoltre integrate diverse funzioni comfort, tra cui scene, dissolvenza sonno, luce scale e sequenza.
Dati
Alloggiamento: plastica
Dispositivo per montaggio su guida DIN, larghezza: 1 modulo (18 mm)
Peso: circa 60 g
Controlli e indicatori
2 pulsanti e 3 led, multicolore
Pulsante di programmazione KNX con LED
Connettori
Connettore per Bus KNX (rosso/nero)
Connettore a vite innestabile (3 poli) per dimmerazione
Connettore a vite innestabile (3 poli) per la commutazione
Canale di uscita (attuatore dimmer)
Tensione di regolazione: 0 .. 10 V=
Massimo corrente: 50mA
Canale di uscita (attuatore di commutazione)
Tipo di relè: 230V~/8A, bistabile A seconda del tipo di carico (capacitivo o induttivo) la potenza di commutazione può essere notevolmente ridotta
Codice a barre | 4260262773159 |
---|---|
Codice Produttore | 5315 |
Brand | WEINZIERL |
