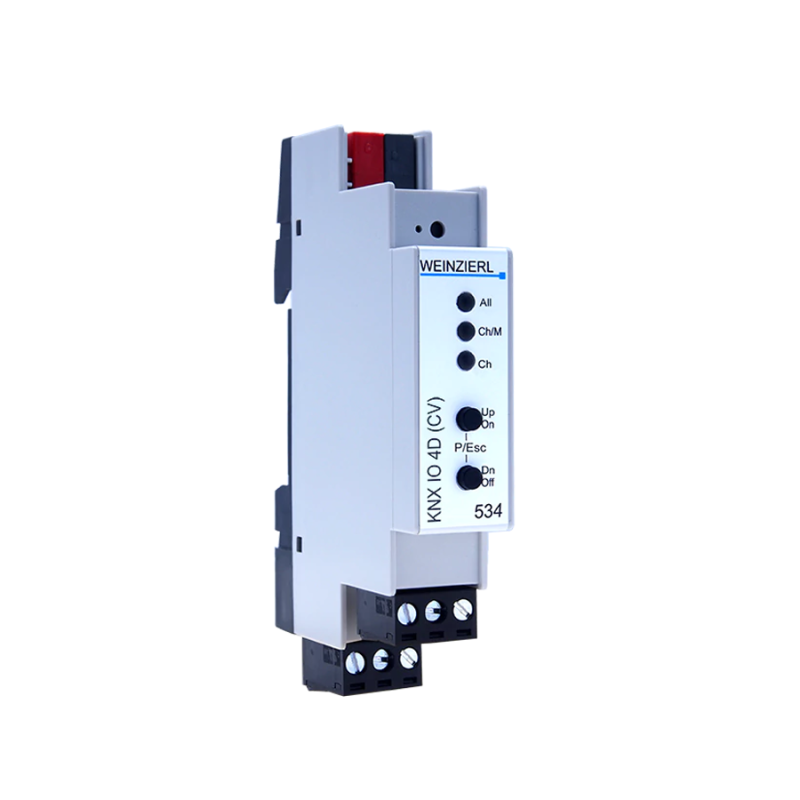

KNX IO 534 CV – KNX LED dimming actuator 4-fold with constant voltage

Il KNX IO 534 (4D) è un attuatore dimmer compatto RGB / RGBW / Tunable White con 4 uscite PWM. L'attuatore dimmer può essere utilizzato ad es. per pannelli o strisce LED con configurazione RGB / RGBW / Tunable White o come 4 canali dimmer PWM indipendenti. Ogni configurazione permette di controllare il canale tramite commutazione, rel. valore di dimmeraggio e dimmeraggio. Due pulsanti e tre LED consentono un funzionamento locale e una visualizzazione dello stato del dispositivo. Oltre ai canali di uscita, il dispositivo include 16 funzioni indipendenti per il controllo logico o timer. Sono inoltre integrate diverse funzioni comfort, tra cui scene, dissolvenza sonno, luce scale e sequenza.

Dati

Alloggiamento: plastica

Dispositivo per montaggio su guida DIN, larghezza: 1 modulo (18 mm)

Peso: circa 60 g

Controlli e indicatori

2 pulsanti e 3 LED, multicolore

Pulsante di programmazione KNX con LED (rosso)

KNX

Modello di dispositivo Sistema B

Compatibile con ETS 4.2 (o superiore)

Connettori

Connettore per Bus KNX (rosso/nero)

Connettore a vite innestabile (3 poli) per dimmerazione canale 1 e alimentazione

Connettore a vite innestabile (3 poli) per canale dimmer 2/3/4

Canale di uscita (attenuazione)

PWM (frequenza 480 / 600 Hz)

Tensione di alimentazione: 12 .. 24 V⎓

corrente di carico: 6 A totali, liberamente distribuibile
