WEINZIERL 5312 KNX IO 530

Caratteristiche Principali

Questo dispositivo è progettato per offrire una soluzione versatile e efficiente per il controllo dell'illuminazione. Dispone di un canale di uscita dimmerabile e due ingressi binari.

Canale di Uscita (Dimmer)

Il canale di uscita del dimmer supporta il controllo di fase o sezione di fase, rendendolo adatto per tutte le lampade dimmerabili a 230 V, come lampade a incandescenza, LED dimmerabili e lampade alogene.

La potenza massima gestibile è di 200 W, con un consumo di potenza in standby inferiore a 0,2 W.

Ingressi Binari

I due ingressi binari possono essere controllati tramite interruttori convenzionali con tensione esterna di 230 V. Gli ingressi devono essere dello stesso potenziale dell'uscita.

Funzionalità

Il dimmer offre diverse funzionalità di comfort, tra cui scene, funzione automatica, funzione snooze, illuminazione a scalinata e sequenziatore.

Interfaccia Utente

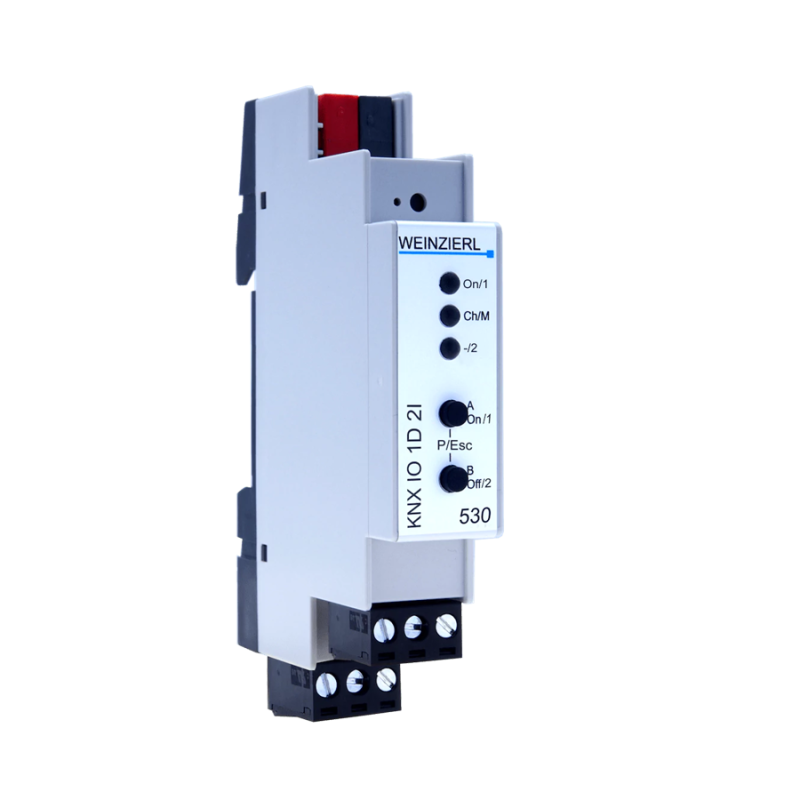

Il dispositivo è dotato di due pulsanti e tre LED multicolore sulla parte frontale, che permettono l'operazione locale e la visualizzazione dello stato del dispositivo. Inoltre, è presente un pulsante di programmazione KNX con LED rosso.

Dati Tecnici

Dati Meccanici

• Custodia in plastica
• Montaggio su rail DIN, larghezza: 1 modulo (18 mm)
• Peso: circa 60 g

Connettori

• Connettore per bus KNX (rosso/nero)
• Connettore a vite pluggabile (3 poli) per il dimmer
• Connettore a vite pluggabile (3 poli) per gli ingressi binari

Sistema KNX

• Modello di dispositivo Sistema B
• Compatibile con ETS 4.2 (o versioni successive)

Funzioni Logiche e Timer

Il dispositivo contiene 16 funzioni logiche o timer indipendenti, aggiungendo flessibilità alle configurazioni di controllo.
