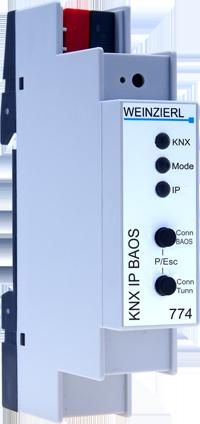

WEINZIERL 5263 KNX IP BAOS 774

Il WEINZIERL KNX IP BAOS 774 (Art. # 5263) è un'interfaccia universale per collegarsi al bus KNX, sia a livello di telegramma (KNXnet/IP Tunneling) che a livello di punto dati (KNX Application Layer). L'acronimo BAOS sta per “Bus Access and Object Server”.

Caratteristiche Principali

I client possono accedere direttamente agli oggetti di gruppo utilizzando un protocollo binario (su TCP/IP o UDP/IP) o servizi web JSON (Java Script Object Notation).

Configurazione e Connettività

Il dispositivo è configurato utilizzando l'ETS (Engineering Tool Software) e supporta fino a 1000 oggetti di comunicazione. Sono supportate fino a 10 connessioni client simultanee e 5 connessioni simultanee di KNXnet/IP Tunneling.

Interfaccia e Protocolli

• Supporto per protocolli internet come ARP, ICMP, IGMP, UDP/IP, TCP/IP, DHCP e Auto IP.
• Connessione Ethernet 10BaseT (10Mbit/s).
• Protocollo binario BAOS V2.0 e servizi web BAOS (JSON).

Specifiche Tecniche

Dati Meccanici

• Custodia in plastica (PC), montaggio su rail DIN, larghezza 1 unità (18 mm).
• Peso approximativo: 40 g.

Controlli e Indicazioni

• 2 pulsanti e 3 LED multicolore.
• Pulsante di programmazione KNX con LED (rosso).

KNX

• Mezzo di trasmissione TP.
• Protocollo di interfaccia cEMI.
• Lunghezza massima APDU: 55.
• Modello di dispositivo: System B.

Alimentazione

L'alimentazione è fornita dal bus KNX, con una corrente di circa 15 mA.

Connettori

• Connettore per bus KNX (rosso/nero).
• Presa RJ-45 per LAN.

Ambiente Operativo

La temperatura operativa va da -5°C a +45°C, mentre la temperatura non operativa va da -25°C a +70°C. L'umidità relativa non condensante può variare dal 5% al 93%.

Il dispositivo deve essere montato e commissionato da un elettricista autorizzato, rispettando le norme di sicurezza previste.
