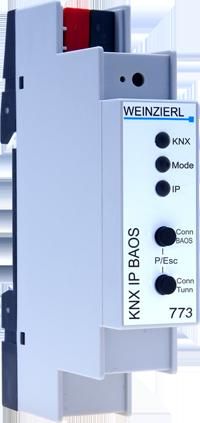

WEINZIERL 5262 KNX IP BAOS 773

Il WEINZIERL 5262, noto anche come KNX IP BAOS 773, è un'interfaccia universale progettata per collegarsi al bus KNX. L'acronimo BAOS sta per "Bus Access and Object Server", indicando la sua duplice funzione di accesso al bus e di gestione degli oggetti.

Caratteristiche Principali

Questo dispositivo permette la comunicazione con il bus KNX sia a livello di telegramma (KNXnet/IP Tunneling) che a livello di dati (KNX Application Layer)[2][4].

Alimentazione e Installazione

Il KNX IP BAOS 773 è progettato per essere installato su una guida DIN da 1 unità (18mm) e non richiede un'alimentazione esterna, poiché è alimentato direttamente dal bus KNX. Il dispositivo non funziona senza l'alimentazione del bus[1].

Modalità di Programmazione

La modalità di programmazione KNX può essere attivata o disattivata premendo il pulsante di programmazione KNX o simultaneamente i due pulsanti presenti sul frontale del dispositivo. Questa funzione può essere abilitata o disabilitata tramite il parametro "Prog. mode on device front"[1].

Gestione dei Punti di Dato

Il dispositivo supporta fino a 250 punti di dato, ognuno dei quali può essere collegato a un indirizzo di gruppo per l'invio sui bus. È possibile impostare più di un indirizzo di gruppo per un singolo oggetto per la ricezione dei dati. I tipi di punti di dato disponibili includono:

• DPT 1 (1 Bit, Boolean)
• DPT 2 (2 Bit, Control)
• DPT 3 (4 Bit, Dimming, Blinds)
• DPT 4 (8 Bit, Character Set)
• DPT 5 (8 Bit, Unsigned Value)
• DPT 6 (8 Bit, Signed Value)
• DPT 7 (2 Byte, Unsigned Value)
• DPT 8 (2 Byte, Signed Value)
• DPT 9 (2 Byte, Float Value)
• DPT 10 (3 Byte, Time)
• DPT 11 (3 Byte, Date)
• DPT 12 (4 Byte, Unsigned Value)
• DPT 13 (4 Byte, Signed Value)
• DPT 14 (4 Byte, Float Value)
• DPT 15 (4 Byte, Access)
• DPT 16 (14 Byte, String)
• DPT 17 (1 Byte, Scene Number)
• DPT 18 (1 Byte, Scene Control)

SDK per lo Sviluppo

Per lo sviluppo di soluzioni specifiche, è disponibile un SDK gratuito che include il BAOS Binary SDK (implementazione in C++ per Windows e Linux) e il BAOS Web Services SDK (basato su HTTP e JavaScript), facilitando l'integrazione dei servizi BAOS nei progetti personalizzati[2].
