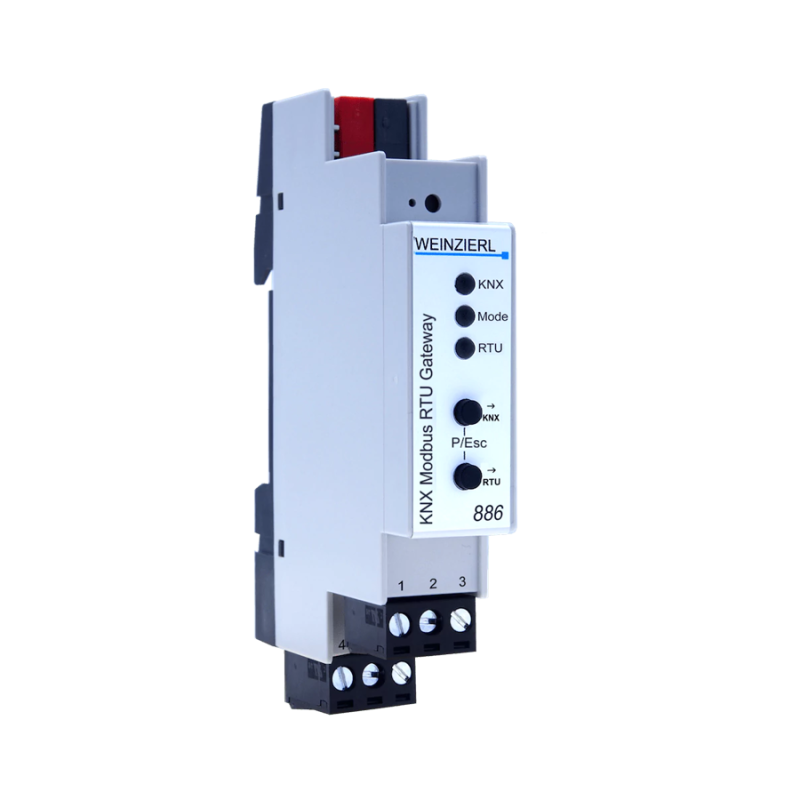

WEINZIERL 5256 KNX Modbus Gateway 886
- Cod. MT
- WNZ_5256
- Cod. Produttore
- 5256
- Brand
- WEINZIERL
Il WEINZIERL 5256, anche noto come KNX Modbus RTU Gateway 886, è un gateway compatto progettato per integrare facilmente dispositivi Modbus che supportano il protocollo RTU nelle installazioni KNX.
Caratteristiche Principali
Questo dispositivo offre 250 canali (punti dati KNX) liberamente configurabili, permettendo una flessibile integrazione dei sistemi Modbus e KNX.
Configurazione e Operatività
Il dispositivo consente l'interpretazione e la scalatura dei dati Modbus in base ai tipi di punti dati dello standard KNX.
Interfaccia e Indicazioni
La facciata del dispositivo include due pulsanti e tre LED multicolore che permettono l'operazione locale (funzioni di test) e la visualizzazione dello stato del dispositivo.
Isolamento Elettrico
Il gateway assicura un'isolamento galvanico tra il bus KNX e la connessione Modbus, garantendo una separazione elettrica tra i due sistemi.
Dati Tecnici
Dati Meccanici
- Custodia in plastica
- Montaggio su rail DIN, larghezza: 18 mm
Controlli e Indicazioni
- 2 pulsanti e 3 LED multicolore
- Pulsante di programmazione KNX con LED (rosso)
Modbus
- Tipo: RTU
- RS-485, velocità di trasmissione: 1.2/2.4/4.8/9.6/19.2/38.4/56.0/115.200 kBit/s
- Funzionamento come master o slave
- Master: fino a 25 dispositivi slave
- Fino a 250 canali
Alimentazione
- Bus KNX: circa 4 mA
- Alimentazione ausiliaria Modbus: 12-24 V⎓, 5 mA
Connettori
- Connettore per bus KNX (rosso / nero)
- Connettore a vite pluggabile (3 poli) per Modbus
- Connettore a vite pluggabile (3 poli) per alimentazione
| Codice a barre | 4260262772565 |
|---|---|
| Codice Produttore | 5256 |
| Brand | WEINZIERL |
