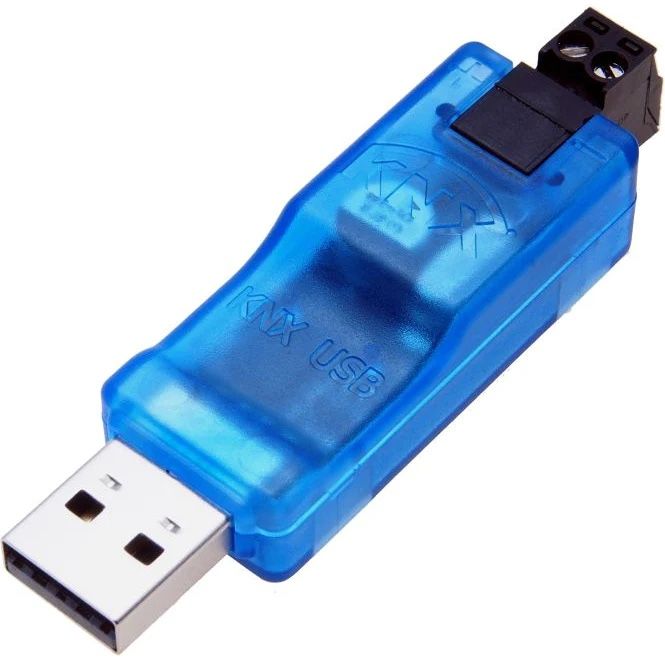

WEINZIERL 5254 KNX USB Interface Stick 332

Caratteristiche Principali

Il KNX USB Interface Stick 332 supporta i frame lunghi KNX, che permettono un download più rapido ai dispositivi in grado di ricevere questi telegrammi. La presenza di LED multicolori indica lo stato di funzionamento e gli eventuali errori di comunicazione sulla rete KNX.

Indicatori e Stati

• LED multicolore per USB: indica l'attività e lo stato della connessione USB.
• LED multicolore per KNX: indica la presenza di tensione sulla rete KNX, il traffico di telegrammi e gli eventuali errori di comunicazione.

Specifiche Tecniche

Dati Meccanici

• Custodia: plastica, trasparente.
• Dimensioni: 58 mm x 12 mm x 18 mm.

KNX

• Mezzo di trasmissione: TP (Twisted Pair).
• Protocollo di interfaccia: HID/cEMI.
• Supporto per frame lunghi.
• Server di oggetti: BAOS V2.
• Modello di dispositivo: Sistema B.

Alimentazione

• USB: < 10 mA.
• KNX: < 3 mA.

Connettori

• KNX via terminale a vite agganciabile.
• Connettore USB tipo A.

Compatibilità e Utilizzo

Il dispositivo è compatibile con ETS (Engineering Tool Software) a partire dalla versione 3, con il driver Falcon della KNX Association e con il SDK kDrive di Weinzierl. Può essere utilizzato per estendere dispositivi con connessione USB a dispositivi KNX completi, programmati con ETS.

Modalità di Monitoraggio del Bus

Il KNX USB Interface Stick 332 supporta la modalità di monitoraggio del bus, mostrando tutto il traffico sulla rete KNX, compresi i caratteri ACK, NACK e BUSY. Questa funzione richiede il supporto del software utilizzato (ad esempio ETS), dell'interfaccia di bus (USB) e di tutti i coupler intermedi.

Importanti Avvertenze di Sicurezza

L'installazione e la messa in servizio del dispositivo devono essere eseguite esclusivamente da elettricisti autorizzati o sotto la loro supervisione. È essenziale rispettare tutte le norme e regolamenti elettrici specifici del paese e seguire le istruzioni di sicurezza fornite dal produttore.
