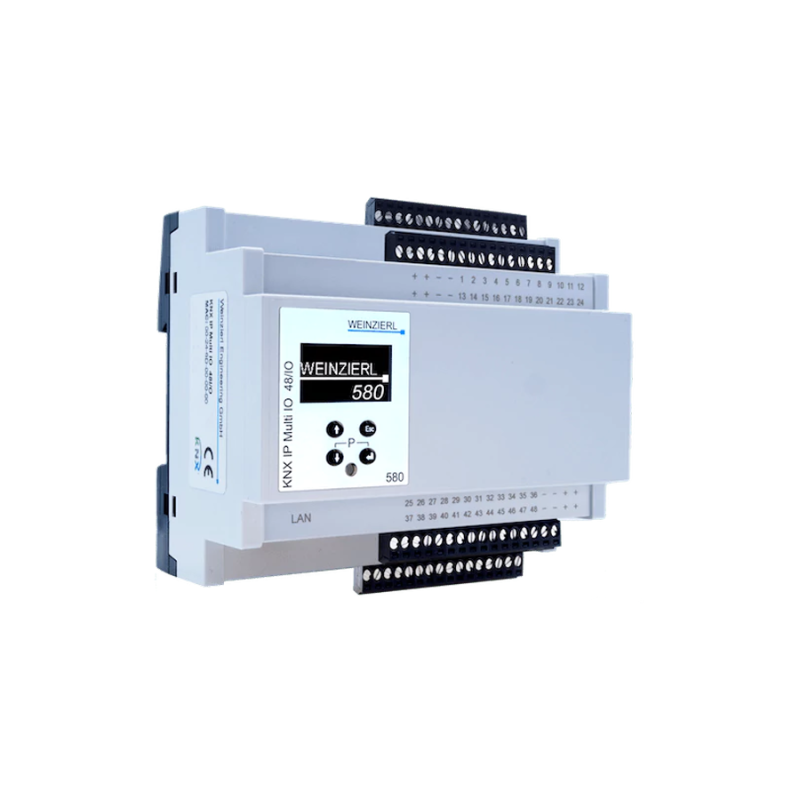

WEINZIERL 5238 KNX Multi IO 580 (IP)

Caratteristiche Principali

I canali configurati come ingressi possono essere utilizzati per controllare luci, tende o persiane via rete KNX, oltre a contare impulsi, ad esempio come interfaccia per contatori di energia. I canali configurati come uscite possono pilotare direttamente LED di segnalazione, relè di accoppiamento esterni o relè per tende.

Dati Meccanici

• Custodia in plastica
• Montaggio su rail DIN, larghezza: 6 moduli (108 mm)
• Peso: circa 260 g

Controlli e Indicazioni

• Display LED con quattro pulsanti
• LED di programmazione KNX

KNX

• Mezzo di trasmissione: KNX IP
• Modello di dispositivo: Sistema B
• Compatibile con ETS 4.2 (o successivo)

Alimentazione

• Alimentazione per le linee I/O: 24 V⎓, circa 45 mA senza carico
• Connettore a vite (4 poli) per l'alimentazione
• Connettore a vite (12 poli) per le linee I/O
• Presa LAN RJ-45

Linee I/O

• Uscita: Open-Drain, massimo 100 mA, con diodo di ritorno
• Ingresso: Incluso resistore di pull-up

Il dispositivo è progettato per essere facilmente configurato utilizzando l'ETS con parametri nativi e oggetti di gruppo standard, mantenendo invariato lo schema di indirizzamento KNX basato sull'indirizzo del dispositivo e sugli oggetti di gruppo.
