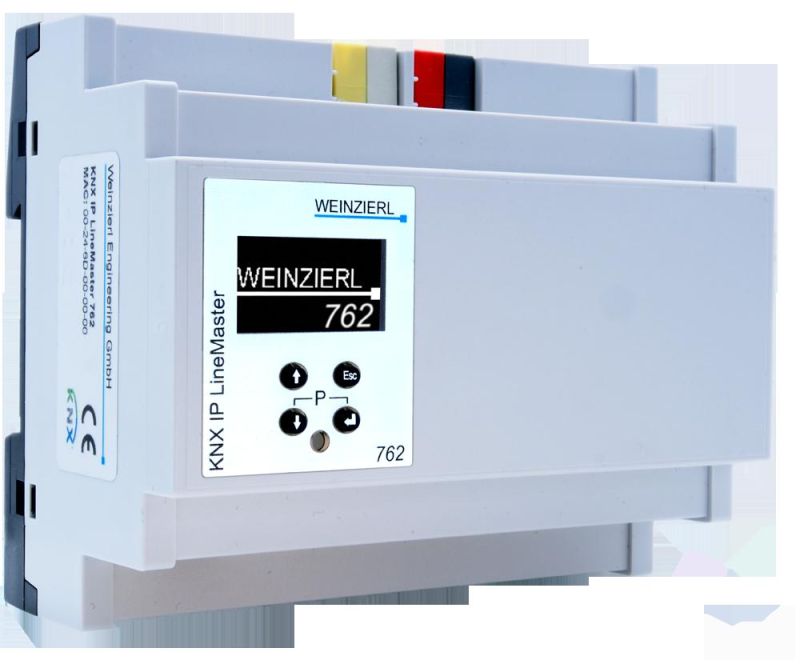

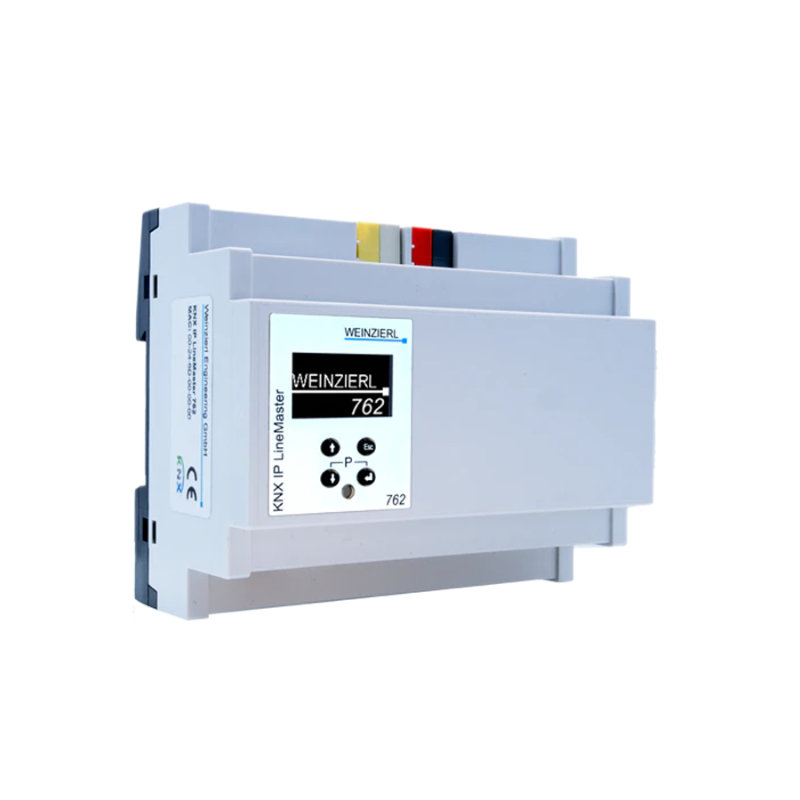

WEINZIERL 5212 KNX IP LineMaster 762

KNX IP LineMaster 762 – KNX power supply 640 mA with IP router

Il dispositivo combina le funzioni centrali di una linea bus KNX: alimentazione bus con induttanza bus, router IP KNX e interfaccia IP KNX con ingombro ridotto. Funzioni diagnostiche complete. Il router IP KNX nel LineMaster consente l'inoltro di telegrammi tra diverse linee tramite una LAN (IP) come backbone veloce. Il dispositivo funge anche da interfaccia di programmazione tra un PC e il bus KNX (ad es. per ETS).

▪ Corrente di uscita 640 mA con induttanza bus

▪ Routing KNXnet/IP

▪ Connessioni: KNX, tensione ausiliaria 29 V⎓, LAN RJ-45, morsetti a vite estraibili per 230 V~.

▪ Per guida DIN, larghezza 6 unità (108 mm)

▪ Tunnel KNXnet/IP, 6 connessioni tunnel

▪ Supporto di KNX Long Frames

▪ Display grafico (OLED)

▪ Tabella filtri estesa per il gruppo principale 0..31

▪ Buffer per 150 telegrammi

Il KNX IP LineMaster 762 combina le funzioni centrali di una linea bus KNX in un dispositivo compatto (6TE): un alimentatore bus da 640 mA con induttanza, router IP e interfaccia IP. Oltre alla tensione bus, l'alimentatore dispone anche di un'uscita di tensione ausiliaria. Il router IP nel dispositivo consente l'inoltro di telegrammi tra linee diverse tramite una LAN (IP) come backbone veloce. Un display OLED frontale di facile lettura permette la visualizzazione dei parametri di funzionamento in locale sul dispositivo. Tramite la funzione di interfaccia è possibile indirizzare la linea KNX direttamente da un PC (ad es. con ETS versione 4.2 o successive). Il dispositivo funziona secondo la specifica KNXnet/IP utilizzando il core, la gestione dei dispositivi, il tunneling e il routing. La configurazione viene eseguita con ETS (versione 4.2 o successiva).

Alimentazione con induttanza

L'alimentatore ad alta efficienza del KNX IP LineMaster 762 fornisce una tensione bus di 29V per il sistema KNX e un'uscita aggiuntiva con tensione ausiliaria per l'alimentazione di altri dispositivi. Condizioni operative speciali come cortocircuito, sovratensione, sovraccarico o sovratemperatura vengono registrate e possono essere lette sul display. Viene visualizzato anche il consumo di corrente attuale. Un reset dei nodi bus collegati è possibile tramite la tastiera.

KNX IP Router

Il router IP KNX integrato KNX IP LineMaster 762 consente la trasmissione di telegrammi ad altre linee tramite la LAN (IP) come una dorsale veloce (Routing KNXnet/IP). Il KNX IP LineMaster 762 assume quindi anche la funzione di accoppiatore di linea KNX.

Interfaccia IP KNX

Il KNX IP LineMaster 762 può essere utilizzato come interfaccia per l'accesso al bus tramite IP. Il sistema KNX può essere configurato e monitorato da qualsiasi PC della LAN (tunneling KNXnet/IP).

Dati

Dati meccanici

Alloggiamento: plastica

Dispositivo per montaggio su guida DIN, larghezza: 6 moduli (108 mm)

Peso: 300 g circa

User Interface

Quattro tasti per le impostazioni sul dispositivo

Display OLED

LED di programmazione KNX

Ethernet

100BaseT (100Mbit/s)

6 Connessioni di tunneling KNXnet/IP

KNX

IP/TP medio

Tabella dei filtri 8 kByte (64 k indirizzi di gruppo)

compatibile con ETS 4.2 (o superiore)

Cornice lunga

Connectors

Spina per alimentazione esterna 230 V AC

Connettore per KNX TP (rosso/nero)

Connettore per uscita alimentazione ausiliaria (giallo/bianco)

Presa LAN RJ-45
