INTESIS INMBSSAM001R100 Unità Samsung NASA all'interfaccia Modbus RTU - 1 unità
- Cod. MT
- INT_INMBSSAM001R100
- Cod. Produttore
- INMBSSAM001R100
- Brand
- INTESIS

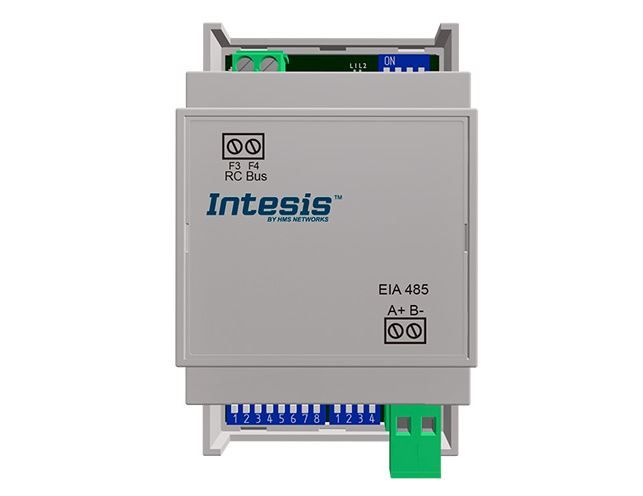

Il gateway INTESIS INMBSSAM001R100 è progettato per fornire una comunicazione bidirezionale completa tra le unità di condizionamento dell'aria Samsung NASA e la rete Modbus RTU. Questo dispositivo permette di integrare pienamente i sistemi di condizionamento dell'aria Samsung con sistemi di controllo e supervisione basati su Modbus RTU.
Caratteristiche Principali
Il gateway si collega direttamente al bus del controller remoto Samsung (connettore F3F4) e include blocchi terminali plug-in per stabilire la connessione con l'unità di condizionamento dell'aria indoor e la rete Modbus RTU EIA-485.
Connessioni e Comunicazione
Il dispositivo implementa un'interfaccia Modbus RTU (Slave) che può essere collegata a una linea EIA-485. Supporta diverse velocità di baud (2400 bps, 4800 bps, 9600 bps - predefinito -, 19200 bps, 38400 bps, 57600 bps, 76800 bps e 115200 bps) e può eseguire comunicazioni 8N2 (8 bit di dati, nessuna parità e 2 bit di stop) o 8N1 (8 bit di dati, nessuna parità e 1 bit di stop). Il gateway rileva automaticamente il tipo di comunicazione (8N2 o 8N1) e si configura di conseguenza.
Registri Modbus
Tutti i registri sono del tipo "16-bit unsigned Holding Register" e utilizzano la notazione big endian di Modbus. I registri possono essere letti (funzioni Modbus 3 o 4) o scritti (funzioni Modbus 6 o 16), permettendo il controllo e la supervisione dettagliati delle variabili interne dell'unità di condizionamento dell'aria.
Esempi di Registri
- Setpoint di temperatura reale (registri 23 e 24): fornisce la temperatura di setpoint attuale utilizzata dall'unità di condizionamento dell'aria.
- Temperatura del percorso di ritorno (registri 66 e 67): fornisce la temperatura rilevata dal sensore del percorso di ritorno.
Configurazione e Indicatori
La configurazione del gateway può essere effettuata attraverso l'interfaccia Modbus o utilizzando gli switch DIP onboard (SW1, SW3 e SW4). Il dispositivo include due indicatori LED per visualizzare gli stati operativi, come la connessione alla rete e lo stato di funzionamento.
Indicatori LED
- L1 (LED verde): indica lo stato di funzionamento e la connessione alla rete.
Il gateway INTESIS INMBSSAM001R100 consente l'installazione di fino a 63 dispositivi Intesis sulla stessa rete Modbus RTU, sebbene possa essere necessario l'uso di ripetitori Modbus a seconda della velocità di configurazione.
Codice Produttore | INMBSSAM001R100 |
---|---|
Brand | INTESIS |
