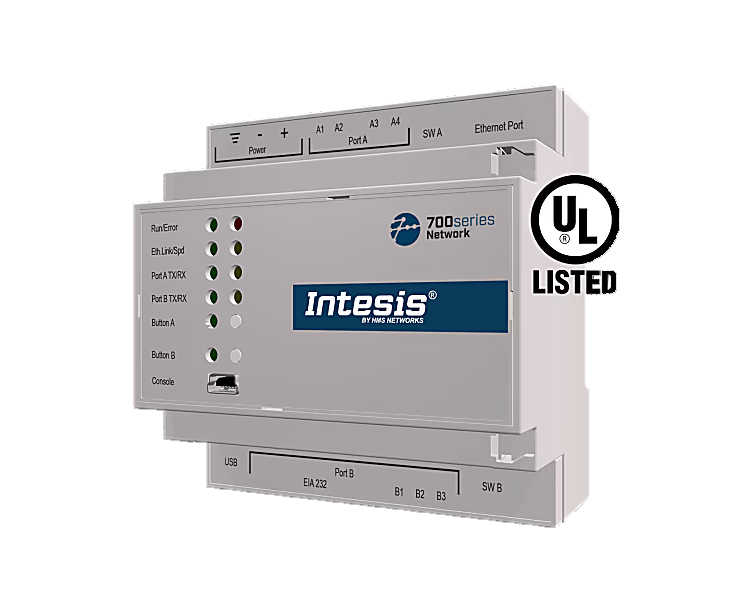

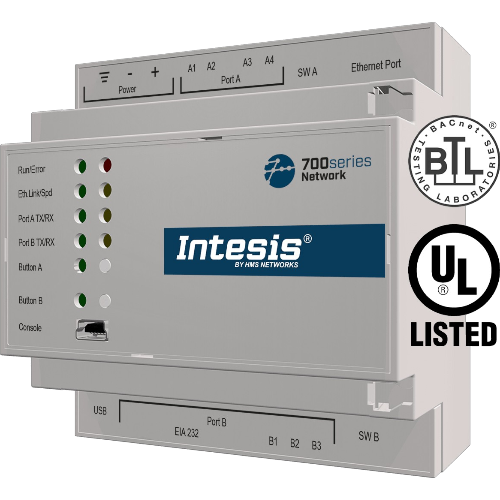

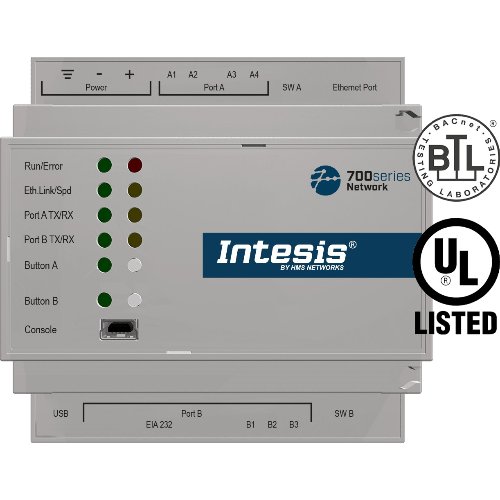

INTESIS IN703DAL0640000 DALI-2 to Modbus TCP & RTU or BACnet/IP & MS/TP Server Application with 1 DALI Channel

Intesis IN703DAL0640000 - Traduttore di Protocollo DALI-2

Il gateway Intesis IN703DAL0640000 è progettato per integrare sistemi DALI con standard di automazione degli edifici basati su BACnet o Modbus. Questo dispositivo è certificato DALI-2 e BTL, garantendo una compatibilità e una affidabilità elevate.

Caratteristiche Principali

• Sostegno a 1 canale DALI, permettendo l'integrazione di fino a 64 driver/ballasti e 64 dispositivi di input DALI-2 (sensori, pulsanti, ingressi assoluti).
• Supporto per protocolli BACnet/IP e BACnet MS/TP, nonché Modbus TCP e Modbus RTU.
• Integrazione di dispositivi DALI/DALI-2, come sensori di occupazione e luce, pulsanti e ingressi assoluti, all'interno di sistemi di controllo BACnet o Modbus.
• Funzionalità di controllo locale dal gateway per dispositivi come pulsanti, ingressi assoluti e sensori di occupazione e luce.
• Supporto per il controllo di canali RGB e la funzione di luce tunabile per l'illuminazione centrata sull'uomo (HCL).
• Ottenimento di dati energetici e diagnostici direttamente dai dispositivi luminari.

Configurazione e Commissioning

La configurazione e il commissioning del gateway sono gestiti tramite lo strumento di configurazione Intesis MAPS. Questo tool consente di creare progetti con template predefiniti, configurare i parametri necessari, abilitare i segnali desiderati e verificare la comunicazione tra il gateway e il sistema.

• Funzione di bus scan per ridurre il tempo di commissioning scoprendo tutti i dispositivi DALI connessi alla rete.
• Utilizzo di DIP switch per la configurazione di terminazione e polarizzazione.
• Connessioni multiple: blocco terminale pluggabile per DALI, Ethernet, blocco terminale pluggabile per EIA-485, DB9M per EIA-232 e porte USB Type-A e Type-B.
• Supporto per fino a 10.000 segnali, con una corrente di uscita garantita di 230 mA.
• Alloggiamento per montaggio su guida DIN.

Indicatori e Alimentazione

Il gateway include una matrice di 10 indicatori LED e una alimentazione integrata per il canale DALI, eliminando la necessità di un'alimentazione esterna.

Applicazioni

Questo gateway è ideale per l'integrazione di sistemi di illuminazione DALI con sistemi di gestione degli edifici (BMS) basati su BACnet o Modbus, facilitando la gestione centralizzata di dispositivi luminari e sensori.
