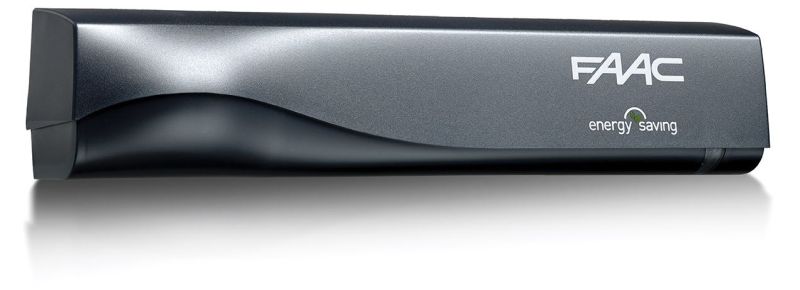

FAAC 105104 RADAR SENSORE MONODIREZIONALE CON SICUREZZA INFRAROSSI DI FUGA-KIT XDT3

RADAR SENSORE MONODIREZIONALE CON SICUREZZA INFRAROSSI DI FUGA-KIT XDT3

Radar a doppia tecnologia “Movimento e Presenza” monodirezionale per vie di fuga

CARATTERISTICHE TECNICHE: Tensione di alimentazione 12 V – 24 V ~ +/-10% ; 12 V – 30 V +/-10% (da far funzionare solo con unità di alimentazione compatibili con le normative SELV) Potenza max < 2,5 W Altezza di installazione 2 m a 3,5 m (regolamenti locali possono avere un impatto sull’altezza di montaggio consigliata) Temperatura ambiente di esercizio -25°C a +55°C; 0-95% umidità relativa, non condensante Grado di protezione IP54 Rumore < 70 dB Aspettativa di vita 20 anni Modo di rilevazione Movimento: Velocità min. di rilevazione: 5 cm/s Presenza: Tempo di risposta standard: <200 ms (max.500 ms) Tecnologia Movimento: Radar doppler a microonde; Frequenza emessa: 24,150 GHz; Potenza irradiata: < 20 dBm EIRP; Densità di potenza emessa: < 5 mW/cm² Presenza: Infrarosso attivo con analisi di sfondo; Spot: 5 cm x 5 cm (typ); Numero di spot: max. 24 per tenda; Numero di tende: 2 Tipologia di uscita Movimento RELE’ ALLO STATO SOLIDO; 100 mA; 42 V ~/ USCITA FREQUENZA: Segnale pulse (f= 100 Hz +/- 10%); USCITA CORRENTE: Corrente continua isolata galvanicamente Stato in “assenza di rilevazione” alimentazione di corrente ON; Tensione in circuito aperto: 6,5 V; Stato in “rilevazione”: alimentazione di corrente OFF; Tensione residua in circuito aperto: < 500m V Tipologia di uscita Presenza RELE’ ALLO STATO SOLIDO (standard); 100 mA; 42 V ~/ Tempo di mantenimento: 0,3 a 1 s Ingresso monitoraggio Sensibilità Presenza Bassa: < 1 V; Alta: > 10 V (max. 30 V); Tempo di risposta del test richiesto: standard: < 5 ms

Direttive di applicazione R&TTE 1999/5/EC; MD 2006/42/EC; LVD 2006/95/EC; ROHS2 2011/65/EU

Certificazioni Movimento: EN 12978; EN ISO 13849-1:2008 PL «d» CAT. 2; EN 16005:2012 Chapter 4.6.8; DIN 18650-1:2010 Chapter 5.7.4; AutSchR; BS 7036-1:1996 Chapter 7.3.2 (applicabile unicamente per uscite a frequenza e con corrente continua) Presenza: EN 12978; EN ISO 13849-1:2008 PL «c» CAT. 2 (a condizione che il sistema di controllo effettui il monitoraggio almeno una volta per ogni ciclo); EN 16005:2012 Chapter 4.6.8; DIN 18650-1:2010 Chapter 5.7.4; BS 7036-1:1996 Chapter 8.1
