ELSNER 71190 KNX eTR 208 Light/Sunblind, bianco RAL 9003 Pulsante per temperatura, luce, protezione solare, bianco

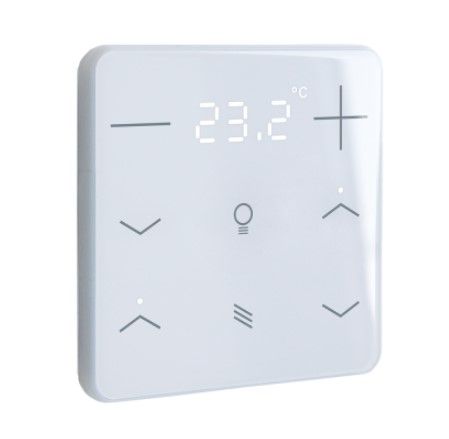

Il pulsante KNX eTR 208 Light/Sunblind, codice 71190, è un dispositivo multifunzionale progettato per l'integrazione nel sistema di bus di edificio KNX. Questo pulsante presenta una superficie in vetro con bottoni a sensore di tocco, permettendo di richiamare diverse funzioni all'interno del sistema KNX.

Funzionalità

Il dispositivo offre diverse aree operative:

• Controllo della temperatura: con due aree (più caldo, più freddo) e la possibilità di regolazione secondo setpoint separati o un setpoint di base. Include anche un controllore PI per il riscaldamento (uno o due livelli) e il raffreddamento (uno o due livelli).
• Controllo della luce: con due aree (commutazione e regolazione dell'intensità).
• Controllo delle tende, tende da sole, persiane o finestre: con due aree (su/giù con distinzione tra breve e lungo).

Configurazione dei LED

I LED possono essere configurati in diverse modalità: tutti spenti, tutti come illuminazione d'ambiente o controllati individualmente.

Funzione di Area

Quando si toccano due o più pulsanti, il dispositivo può essere configurato come interruttore, selettore, codificatore a 8 o 16 bit o per il richiamo di scenari.

Misure di Temperatura

Il dispositivo effettua misure di temperatura utilizzando un valore misto derivato dalla propria misurazione e da valori esterni, con la possibilità di impostare la percentuale di contributo. Fornisce anche l'output dei valori minimi e massimi.

Logica e Comunicazione

Include 2 porte logiche AND e 2 porte logiche OR, ciascuna con 4 ingressi. Gli 8 ingressi logici (sotto forma di oggetti di comunicazione) possono essere utilizzati come ingressi per le porte logiche. L'output di ogni porta può essere configurato opzionalmente come 1 bit o 2 x 8 bit.

Caratteristiche Tecniche

• Materiale del contenitore: plastica e vetro.
• Colore: simile a RAL 9003 (bianco segnale) e RAL 9005 (nero).
• Montaggio: a parete (direttamente o con un alloggio Ø 60 mm).
• Uscita dati: terminali bus KNX +/-.
• Indirizzi di gruppo: massimo 254.
• Assegnazioni: massimo 254.
• Oggetti di comunicazione: 98.
• Risoluzione della temperatura: 0.1°C.
• Rango di misura della temperatura: 0…+55°C.
