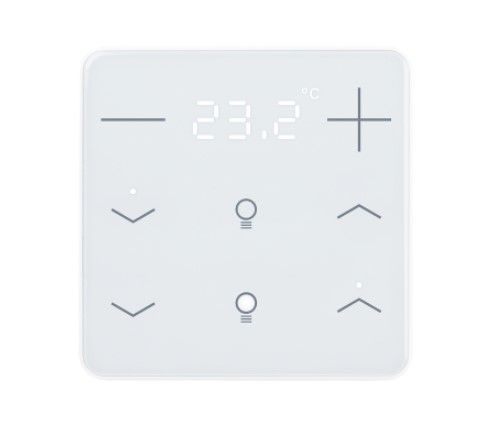

ELSNER 71170 KNX eTR 205/206 Light Pulsante per il controllo della temperatura e luce, bianco

Caratteristiche Principali

Questo dispositivo offre diverse funzionalità chiave per il controllo ambientale e dell'illuminazione.

Controllo della Temperatura

Il KNX eTR 206 Light dispone di una zona operativa per il controllo della temperatura con due aree (più calda, più fredda). Include un sensore di temperatura integrato che può misurare la temperatura ambiente e ricevere letture esterne via bus, combinandole in un valore totale (valore misto) con una proporzione impostabile in percentuale. Il dispositivo utilizza un controller PI per il riscaldamento e il raffreddamento a uno o due livelli, regolando la temperatura in base a setpoint separati o a una temperatura di setpoint di base.

Controllo dell'Illuminazione

Il KNX eTR 206 Light offre due zone operative per l'illuminazione, ciascuna con due aree (accensione/spegnimento e regolazione dell'intensità con distinzione tra azioni brevi e lunghe).

Funzioni dei Pulsanti

I pulsanti touch-sensitive possono essere configurati per diverse funzioni, tra cui:

• Interruttore
• Selettore
• Codificatore a 8 o 16 bit
• Richiamo di scenari

LED e Logica

I LED possono essere impostati per essere spenti, utilizzati come illuminazione ambientale o controllati individualmente. Il dispositivo include anche 2 porte logiche AND e 2 porte logiche OR, ciascuna con 4 ingressi. Gli 8 ingressi logici (sotto forma di oggetti di comunicazione) possono essere utilizzati come ingressi per le porte logiche, con uscite configurabili opzionalmente come 1 bit o 2 x 8 bit.

Caratteristiche Tecniche

• Materiale dell'involucro: plastica e vetro
• Colore: RAL 9003 (bianco)
• Montaggio: a parete (direttamente o con presa Ø 60 mm, o presa a muro per foro Ø 68 mm)
• Grado di protezione: IP 10
• Dimensioni: circa 81,5 x 81,5 mm (L x H), profondità di montaggio circa 12 mm
• Peso totale: circa 70 g
• Temperatura ambiente: funzionamento 0…+55°C, stoccaggio -30…+85°C
• Umidità dell'aria ambiente: 5...95% RH, evitare la condensa
• Tensione di funzionamento: tensione del bus KNX
• Corrente del bus: massimo 25 mA
• Uscita dati: terminali del bus KNX +/-
• Indirizzi di gruppo: massimo 254
• Assegnazioni: massimo 254
• Oggetti di comunicazione: 98
