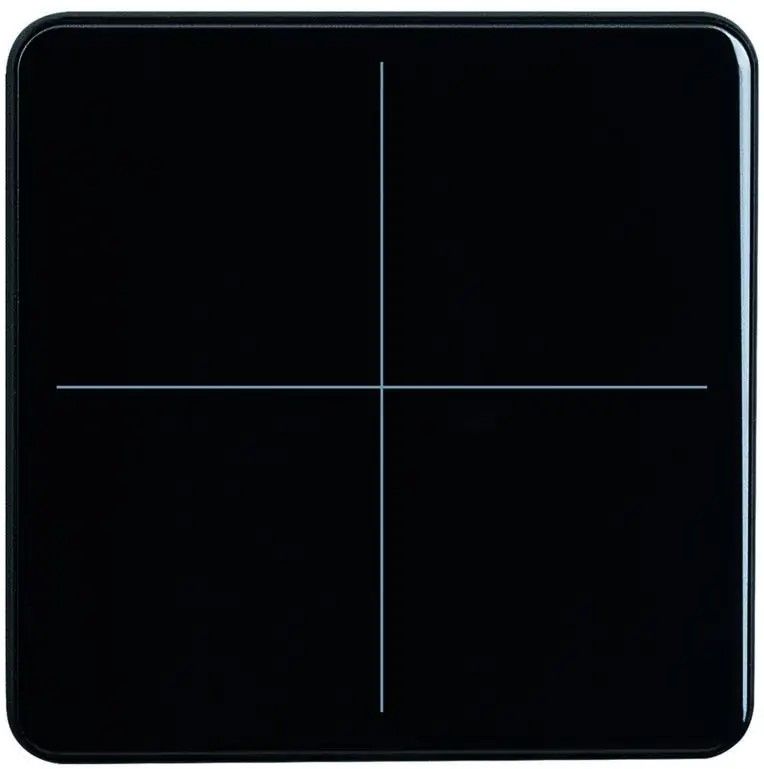

ELSNER 71132 Pulsante KNX eTR M4- jet black RAL 9005 a 4 canali con sensore di temperatura

Descrizione del Prodotto ELSNER 71132

Il pulsante KNX eTR M4, codice 71132, è un dispositivo di controllo touch-sensitive progettato per essere integrato nel sistema di bus di edificio KNX. Disponibile nel colore nero profondo (RAL 9005), questo pulsante offre una vasta gamma di funzionalità per il controllo e la gestione di vari dispositivi e sistemi di illuminazione e automazione.

Caratteristiche Principali

• 4 pulsanti touch bus configurabili come interruttori, selettori, dimmer, per il controllo di motori, come encoder a 8 o 16 bit o per la richiamata e la memorizzazione di scenari.
• Funzione di area attivabile toccando due o più pulsanti, configurabile come interruttore, selettore, encoder a 8 o 16 bit o per la richiamata di scenari.
• Un LED per ogni area touch, acceso per valore oggetto = 1 / spento per valore oggetto = 0, acceso dopo la pressione del pulsante per un tempo impostabile o sempre spento. È possibile impostare se il LED lampeggia al valore oggetto = 1.

Misure e Temperatura

• Misurazione della temperatura con valori misti derivati dalla misurazione propria e da valori esterni (la proporzione può essere impostata in percentuale).
• Compensazione del riscaldamento auto-generato del dispositivo attraverso il software.

Logica e Comunicazione

• 2 porte logiche AND e 2 porte logiche OR, ciascuna con 4 ingressi. 8 ingressi logici (sotto forma di oggetti di comunicazione) possono essere utilizzati come ingressi per le porte logiche.
• L'uscita di ogni porta può essere configurata opzionalmente come 1 bit o 2 x 8 bit.
• Configurazione effettuata utilizzando il software KNX ETS 5.

Installazione e Caratteristiche Tecniche

• Cassa in vetro e plastica, dimensioni 81,5 x 81,5 mm, profondità di montaggio 12 mm, peso totale circa 70 g.
• Colore nero profondo (RAL 9005).
• Installazione a parete diretta o con socket Ø 60 mm, o con socket per pareti cavedi Ø 68 mm.
• Grado di protezione IP 10.
• Temperatura ambiente operativa 0…+55°C, temperatura di storage -30…+85°C, umidità relativa 5...95% RH, da evitare la condensazione.
• Tensione di alimentazione del bus KNX, corrente massima 10 mA.
• Connettori del bus KNX con terminali a vite, sezione del conduttore 0,6…0,8 mm², lunghezza di sguainatura 5 mm.
