ELSNER 71120 KNX eTR M2- signal white RAL 9003 2-gang Push Butt

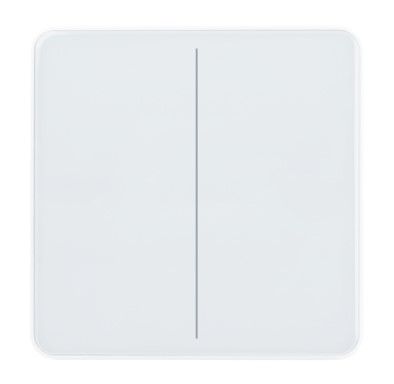

Il pulsante KNX eTR M2, codice 71120, è un dispositivo di controllo touch-sensitive progettato per l'integrazione nel sistema di bus di edificio KNX. Questo modello è disponibile nel colore bianco RAL 9003.

Caratteristiche Principali

Il pulsante KNX eTR M2 presenta due aree di pulsazione touch, ciascuna dotata di un LED bianco la cui comportamento può essere personalizzato. Ogni pulsante può essere configurato per svolgere diverse funzioni, come l'accensione e lo spegnimento delle luci, il controllo di dispositivi, la regolazione della luminosità, l'attivazione di motori, l'invio di valori e la richiamata di scenari predefiniti.

Funzioni di Configurazione

• Pulsanti configurabili come interruttori, selettori, dimmer, encoder a 8 o 16 bit o per la richiamata e la memorizzazione di scenari.
• Funzione di area quando vengono toccati entrambi i pulsanti, configurabile come interruttore, selettore, encoder a 8 o 16 bit o per la richiamata di scenari.

Sensori e Logica

Il pulsante KNX eTR M2 include un sensore di temperatura integrato, che può ricevere letture di temperatura esterne via bus e processarle con i propri dati per creare un valore di temperatura misto. Inoltre, sono disponibili 2 gate logici AND e 2 gate logici OR, ciascuno con 4 ingressi, che possono utilizzare oggetti di comunicazione come ingressi.

Dettagli Tecnici

• Tensione nominale: 30 V SELV
• Consumo di potenza massimo: 10 mA
• Collegamenti: terminali a vite per conduttori solidi e multifilari (0.2...0.75 mm²), terminali a molla per conduttori solidi e multifilari (0.2...0.75 mm²) con ferrule (0.25...0.34 mm²)
• Lunghezza di sguaino: 5 mm per terminali a vite, 7...9 mm per terminali a molla
• Tempo di ripristino dei dati dopo il ripristino della tensione di bus: circa 5 secondi
• Indirizzi di gruppo massimi: 183
• Assegnazioni massime: 183
• Oggetti di comunicazione: 44 / 55 / 73

La configurazione del pulsante KNX eTR M2 viene effettuata utilizzando il software KNX ETS 5.
