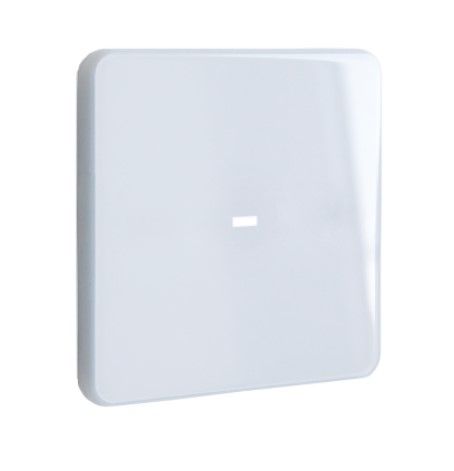

ELSNER 71110 KNX eTR M1- signal white RAL 9003 1-gang Push Butt

Il pulsante KNX eTR M1 della serie Elsner Elektronik è un dispositivo versatile e highly configurable, progettato per integrarsi perfettamente nel sistema di bus di edificio KNX.

Caratteristiche Principali

Questo pulsante presenta una superficie in vetro con touch-sensitive buttons, permettendo di controllare diverse funzioni nel sistema KNX, come l'accensione e lo spegnimento delle luci, la regolazione della luminosità, l'attivazione di motori per tende e persiane, e l'invio di valori e scenari predefiniti.

Configurazioni Possibili

• Pulsante configurabile come interruttore, selettore, dimmer, controllo di tende e persiane (posizione e lamelle su/giù/fermo), controllo di scuri (su/giù/fermo), controllo di tende da sole (in/fuori/fermo), controllo di finestre (chiusa/aperta/fermo).
• Utilizzabile anche come encoder a 8 o 16 bit o per la richiamata e la memorizzazione di scenari.

Sensori Integrati

Il pulsante KNX eTR M1 include un sensore di temperatura integrato, che permette di calcolare valori di temperatura misti combinando i dati del sensore interno con quelli esterni ricevuti via bus.

Feedback Visivo

Ogni area di touch è dotata di un LED bianco, la cui comportamento può essere personalizzato per fornire un feedback visivo immediato.

Connettività e Alimentazione

Il dispositivo opera con una tensione nominale di 30 V SELV e ha un consumo massimo di 10 mA. La connessione avviene attraverso terminali KNX plug o spring-loaded, supportando conduttori solidi e a fibra fine con sezioni trasversali specifiche.

• Terminali KNX plug: sezione trasversale 0.6…0.8 mm², lunghezza di sguainatura 5 mm.
• Terminali spring-loaded: sezione trasversale 0.2…0.75 mm² per conduttori solidi e a fibra fine, 0.25…0.34 mm² per conduttori a fibra fine con ferrule, lunghezza di sguainatura 7…9 mm.

Funzionalità Avanzate

Il pulsante supporta fino a 183 indirizzi di gruppo e 183 assegnazioni, con 44/55/73 oggetti di comunicazione. Inoltre, include logiche AND e OR per la connessione degli oggetti di comunicazione.

Tempo di Ripristino

Dopo il ripristino della tensione di bus, il dispositivo richiede circa 5 secondi per ricevere i dati.

Colore e Design

Il modello 71110 è disponibile in colore bianco RAL 9003, con una superficie in vetro che garantisce un aspetto elegante e facile da pulire.
