ELSNER 71102 KNX eTR 202 Sunblind- black RAL 9005 Button for Te

Il pulsante KNX eTR 202 Sunblind, modello 71102, è un dispositivo versatile e hoogamente funzionale per il controllo della temperatura e della protezione solare, prodotto da ELSNER.

Caratteristiche Principali

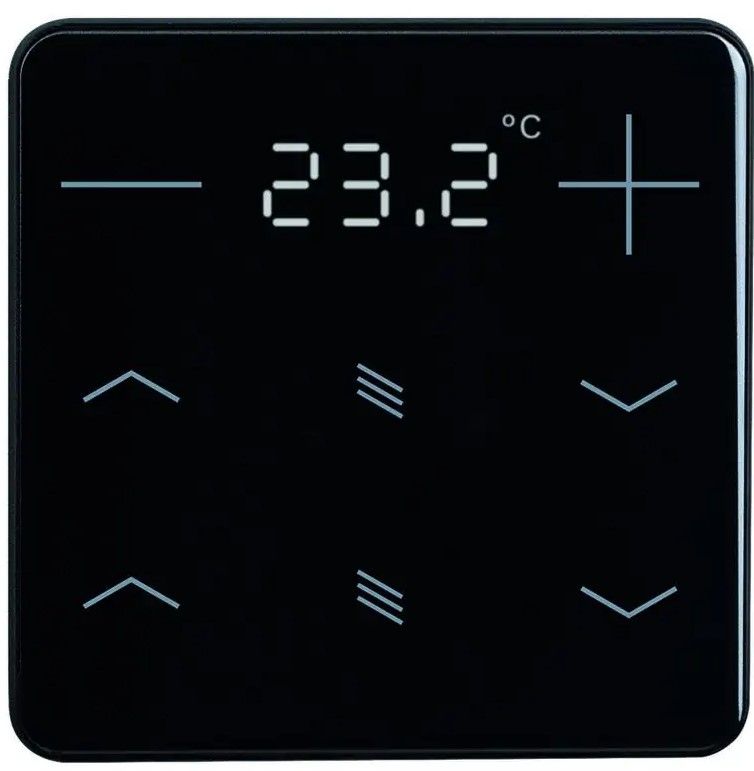

Questo pulsante presenta una superficie in vetro con display della temperatura e tasti touch +/- per regolare la temperatura. È dotato di un sensore di temperatura integrato che può ricevere valori di temperatura esterni tramite il bus e processarli con i propri dati per creare un valore di temperatura complessivo (valore misto).

Controllo della Temperatura

Il dispositivo include un controllore PI per il riscaldamento e il raffreddamento, con la possibilità di regolare la temperatura di setpoint utilizzando i tasti touch "+/-". La zona di controllo della temperatura è divisa in due aree (più calda, più fredda).

Funzioni di Protezione Solare

Il pulsante KNX eTR 202 Sunblind dispone di due zone operative per tende, avvolgibili, scuri o finestre, ciascuna con due aree (su/giù con distinzione breve/lunga). I LED integrati nelle aree di controllo possono essere impostati per essere spenti, utilizzati come illuminazione d'ambiente o controllati individualmente.

Funzioni Logiche e di Scenari

La funzione di area, attivabile tramite il tocco di due o più tasti, può essere configurata come interruttore, selettore, encoder a 8 o 16 bit o per il richiamo di scenari. Il dispositivo include 2 porte logiche AND e 2 porte logiche OR, ciascuna con 4 ingressi, e 8 ingressi logici (in forma di oggetti di comunicazione) che possono essere utilizzati come ingressi per le porte logiche.

Caratteristiche Tecniche

• Housing in materiale plastico e vetro
• Colore: nero intenso RAL 9005
• Montaggio a parete (direttamente o con socket Ø 60 mm, oppure con socket a muro per foro Ø 68 mm)
• Grado di protezione: IP 10
• Dimensioni: circa 81,5 x 81,5 mm (L x H), profondità di montaggio circa 12 mm
• Peso totale: circa 70 g
• Temperatura ambiente: funzionamento 0…+55°C, stoccaggio -30…+85°C
• Umidità dell'aria: 5...95% RH, evitare la condensa
• Tensione di alimentazione: tensione del bus KNX
• Corrente del bus: massimo 25 mA
• Uscita dati: terminali del bus KNX +/-
• Indirizzi di gruppo: massimo 254
• Assegnazioni: massimo 254
• Oggetti di comunicazione: 98 per il modello KNX eTR 202 Sunblind
• Risoluzione della misura della temperatura: 0,1°C
