ELSNER 71092 KNX eTR 201/202 Sunblind - Pulsante per temperatura, protezione solare, nero

Descrizione del Prodotto ELSNER 71092 KNX eTR 201 Sunblind

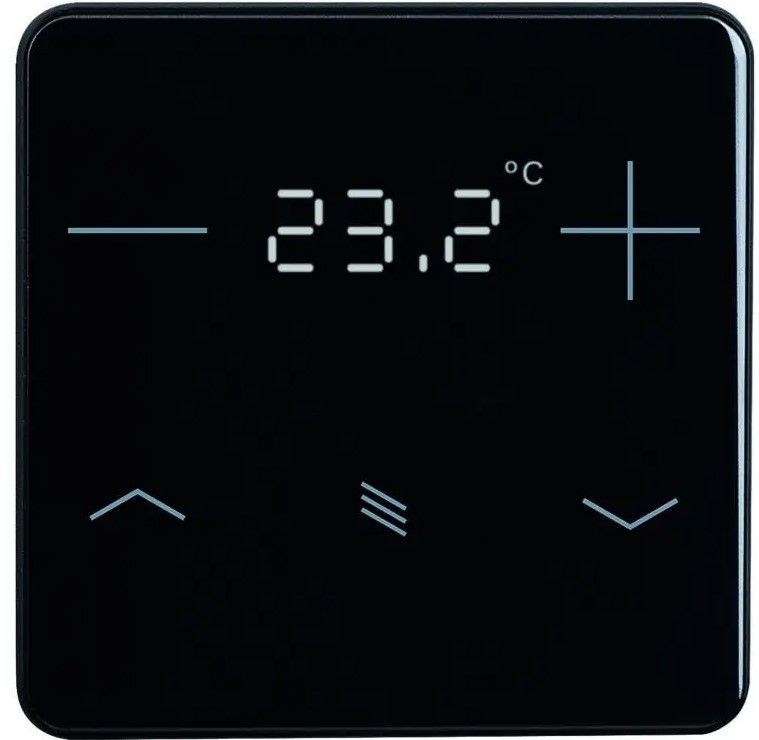

Il pulsante KNX eTR 201 Sunblind, codice 71092, è un dispositivo di controllo per il sistema di bus di edificio KNX. Disponibile nel colore nero RAL 9005, questo pulsante presenta una superficie in vetro con display per la temperatura e tasti touch +/- per regolare la temperatura e la protezione solare.

Caratteristiche Principali

• Pulsante touch-sensibile per il controllo della temperatura e della protezione solare (tende, persiane, tende da sole).
• Display della temperatura con tasti +/- per regolare la temperatura.
• Zone operative per il controllo della temperatura con 2 aree (più calda, più fredda).
• Zone operative per le tende, le persiane o le finestre con 2 aree (su/giù con distinzione breve/lunga).
• LED integrati regolabili: tutti spenti, tutti come illuminazione d'ambiente o singolarmente controllabili.

Funzioni Avanzate

• Funzione di area attivabile toccando due o più tasti, configurabile come interruttore, selettore, encoder a 8 o 16 bit o per richiamare scenari.
• Misurazioni della temperatura: valore misto tra la misurazione propria e i valori esterni (proporzione impostabile in percentuale), output dei valori minimi e massimi.
• Controllore PI per il riscaldamento (uno o due livelli) e il raffreddamento (uno o due livelli) in base alla temperatura, regolazione secondo setpoint separati o setpoint di base.
• 2 porte logiche AND e 2 porte logiche OR ciascuna con 4 ingressi. 8 ingressi logici (sotto forma di oggetti di comunicazione) possono essere utilizzati come ingressi per le porte logiche. L'uscita di ogni porta può essere configurata opzionalmente come 1 bit o 2 x 8 bit.

Specifiche Tecniche

• Materiale del contenitore: plastica e vetro.
• Colore: nero RAL 9005.
• Montaggio a parete (direttamente o con presa Ø 60 mm, oppure con presa a muro per foro Ø 68 mm).
• Grado di protezione: IP 10.
• Dimensioni del contenitore: circa 81,5 x 81,5 mm (L x H), profondità di montaggio circa 12 mm.
• Peso totale: circa 70 g.
• Temperatura ambiente: funzionamento 0…+55°C, stoccaggio -30…+85°C.
• Umidità dell'aria ambiente: 5...95% RH, evitare la condensa.
• Tensione di funzionamento: tensione del bus KNX.
• Corrente del bus: massimo 25 mA.
• Uscita dati: terminali del bus KNX +/-.
• Indirizzi di gruppo: massimo 254.
• Assegnazioni: massimo 254.
• Oggetti di comunicazione: 92.

Installazione e Configurazione

L'installazione, la prova, l'avvio operativo e la risoluzione dei problemi dovrebbero essere eseguiti solo da un elettricista qualificato. Dopo l'applicazione della tensione del bus, il dispositivo entra in una fase di inizializzazione della durata di pochi secondi, durante la quale non è possibile ricevere o inviare informazioni via bus. La configurazione del dispositivo viene effettuata utilizzando il software KNX ETS 5.
