ELSNER 71062 71062 KNX eTR MultiTouch Light/Sunblind Taster für Licht, Sonnenschutz, Temperatura, nero
- Cod. MT
- ELS_71062
- Cod. Produttore
- 71062
- Brand
- ELSNER

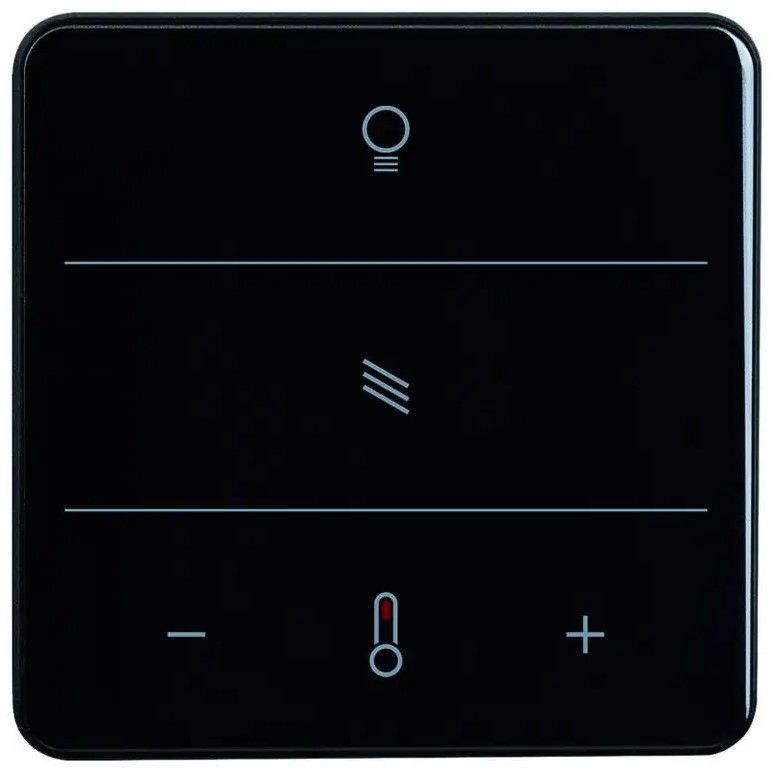

Il prodotto ELSNER 71062, denominato KNX eTR MultiTouch Light/Sunblind, è un dispositivo innovativo progettato per integrarsi nel sistema di bus di edificio KNX. Questo push button multifunzionale presenta una superficie in vetro con aree touch-sensitive per il controllo della luce, delle tende e della temperatura.
Caratteristiche Principali
Il dispositivo è disponibile nel colore nero (RAL 9005) e presenta dimensioni compatte di 81,5 mm x 81,5 mm, con una profondità di montaggio di circa 12 mm. Il peso totale è di circa 70 grammi.
Ambiente di Funzionamento
L'ELSNER 71062 può operare in un range di temperatura ambientale da 0°C a +55°C e tollera un'umidità relativa non condensante del 5% al 95%. La temperatura di storage va da -30°C a +85°C.
Funzioni di Controllo
Questo dispositivo offre diverse aree di funzionamento:
- Luce: 3 aree per il controllo della luce, con funzioni di switching e dimming.
- Tende e Oscuranti: 3 aree per il controllo di tende, awnings, shutters o finestre, con distinzione tra movimenti brevi e lunghi.
- Temperatura: 3 aree per il controllo della temperatura, con funzioni di riscaldamento e raffreddamento, e la possibilità di cambiare la temperatura di setpoint utilizzando i pulsanti touch "+” e “-”.
Indicatori LED e Feedback Visivo
I LED integrati possono essere configurati in diverse modalità: tutti spenti, tutti accesi come illuminazione ambientale, o controllati individualmente. La luminosità dei LED può essere preimpostata per il giorno e la notte, e si può anche impostare se i LED debbano lampeggiare in base ai valori degli oggetti di comunicazione.
Funzioni Avanzate
Il dispositivo include:
- Area Function: Le aree possono essere configurate come interruttori, selettori, encoder a 8 o 16 bit, o per la richiamata di scenari.
- Controllo delle Scene: 3 canali di scena con 5 oggetti ciascuno.
- Misurazione della Temperatura: Valore misto derivato dalla misurazione propria e da valori esterni, con output dei valori minimi e massimi.
- PI-Controller: Regolazione della temperatura con controllo proporzionale-integrale per riscaldamento e raffreddamento, secondo setpoint separati o una temperatura di base.
- Logica di Controllo: 4 porte logiche AND e 4 porte logiche OR, ciascuna con 4 ingressi, utilizzabili con eventi di switching e oggetti di comunicazione.
Integrazione e Configurazione
Tutte le configurazioni sono effettuate utilizzando il software KNX ETS. Il dispositivo si integra perfettamente nel sistema KNX, permettendo una gestione completa e personalizzabile delle funzioni di illuminazione, oscuramento e controllo della temperatura.
Codice Produttore | 71062 |
---|---|
Brand | ELSNER |
