ELSNER 71052 Cala KNX T 202 Tenda da sole - Nero RAL 9005 Termoregolatore - Pulsante per 2x Oscuranti

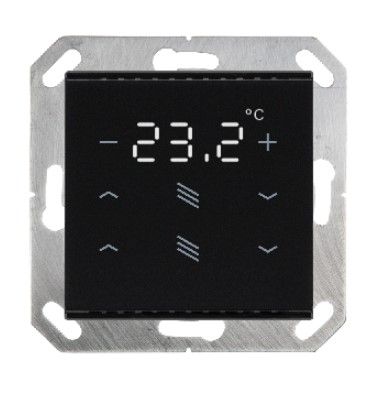

ELSNER 71052 Cala KNX T 202 Sunblind

Il pulsante Cala KNX T 202 Sunblind è un dispositivo di controllo per il sistema di bus di edificio KNX, caratterizzato da pulsanti touch-sensitive che permettono di richiamare diverse funzioni.

Caratteristiche Principali

• Casa in vetro, plastica e metallo, disponibile in due colori: RAL 9010 (bianco) e RAL 9005 (nero).
• Dimensioni: 55mm x 55mm x 35mm, con anello di supporto 71mm x 71mm e profondità di montaggio di circa 7mm.
• Peso totale: circa 50g.
• Grado di protezione: IP20.
• Temperatura ambientale operativa: -5°C + 45°C.
• Umidità ambientale (non condensante): 0% - 95%.
• Temperatura di storage: -25°C + 70°C.
• Categoria di sovratensione: III.
• Grado di inquinamento: 2.

Funzioni di Controllo

Il dispositivo offre un'area di controllo per la regolazione della temperatura con due zone (più calda, più fredda).

• Regolazione della temperatura mediante valori misurati direttamente e valori esterni, con possibilità di impostare la proporzione percentuale.
• Output dei valori minimi e massimi.
• Controllo PI per il riscaldamento (uno o due livelli) e il raffreddamento (uno o due livelli) in base alla temperatura, con regolazione secondo setpoint separati o setpoint di base.

LED e Funzioni di Illuminazione

I LED possono essere impostati in diverse modalità:

• Tutti i LED spenti.
• Tutti i LED come illuminazione ambientale.
• Controllo individuale di ciascun LED.

Funzione di Area

La funzione di area si attiva toccando due o più pulsanti contemporaneamente, permettendo di configurare il dispositivo come interruttore, selettore, encoder a 8 o 16 bit o per il richiamo di scenari.

Specifiche Tecniche del Bus KNX

• Mezzo di trasmissione: TP1-256.
• Modalità di configurazione: S-Mode.
• Indirizzi di gruppo massimi: 167.
• Assegnazioni massime: 167.
• Oggetti di comunicazione: 98 per il modello Cala KNX T 202.
• Tensione nominale: 30V DC SELV.
• Consumo di potenza: ≤ 20 mA.
• Connettori per il bus KNX: diametro del conduttore 0.6-0.8mm, lunghezza di sguainatura 5mm.
• Tempo di attivazione dopo il ripristino della tensione del bus: circa 5 secondi.

Misure e Sensori

Il dispositivo include un sensore di temperatura con un range di misurazione da -5°C a +60°C.

• Compensazione dell'autoriscaldamento del dispositivo durante le misure di temperatura.
