ELSNER 70992 Cala KNX T 201 Tenda da sole - Nero RAL 9005 Termoregolatore - Pulsante per Ombreggiamento

Il controllore di temperatura ambientale ELSNER 70992, modello Cala KNX T 201 Sunblind, è un dispositivo sofisticato progettato per l'integrazione nel sistema di bus KNX. Questo controllore combina funzionalità di regolazione della temperatura e di controllo delle tende, awning o persiane.

Caratteristiche Principali

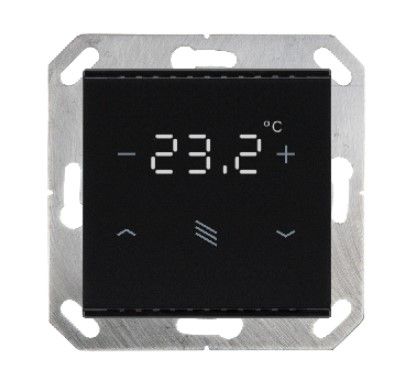

Il dispositivo presenta una superficie in vetro con display della temperatura e tasti touch +/- per regolare la temperatura. Include anche un pulsante per la protezione solare, ad esempio per il controllo di tende, awning o persiane.

Design e Costruzione

La custodia è realizzata in vetro, plastica e metallo, disponibile nel colore RAL 9005 (nero). Le dimensioni del dispositivo sono 55mm x 55mm x 35mm, con un anello di supporto di 71mm x 71mm e una profondità di montaggio di circa 7mm. Il peso totale è di circa 50g.

Condizioni Ambientali

Il controllore può operare in un range di temperatura ambientale da -5°C a +45°C e in un'umidità relativa non condensante da 0% a 95%. La temperatura di storage va da -25°C a +70°C.

Specifiche Tecniche

Il dispositivo opera con una tensione nominale di 30V DC SELV e ha un consumo di potenza di ≤ 20 mA. La connessione avviene tramite terminali di collegamento KNX con un diametro del conduttore da 0.6 a 0.8 mm e una lunghezza di sfilatura di 5 mm.

Sistema KNX

• Medium: TP1-256
• Modalità di configurazione: S-Mode
• Indirizzi di gruppo massimi: 167
• Assegnazioni massime: 167
• Oggetti di comunicazione: 92 per Cala KNX T 201

Funzionalità

Il controllore dispone di una zona di controllo della temperatura con due aree (più calda, più fredda) e LED che possono essere impostati per l'illuminazione ambientale. Le funzioni includono:

• Misurazione della temperatura con range da -5°C a +60°C
• Valore misto dalla misurazione propria e da valori esterni
• Regolazione della temperatura con controllore PI per riscaldamento e raffreddamento (uno o due livelli)
• 2 porte logiche AND e 2 porte logiche OR ciascuna con 4 ingressi
• Funzione di scenario recall e configurazione come interruttore, selettore o encoder a 8 o 16 bit
• Controllo di tende, awning o persiane con due aree (su/giù con distinzione breve/lunga)

Dopo l'applicazione della tensione di bus, il dispositivo entra in una fase di inizializzazione della durata di pochi secondi, durante la quale non può ricevere o inviare informazioni via bus.
