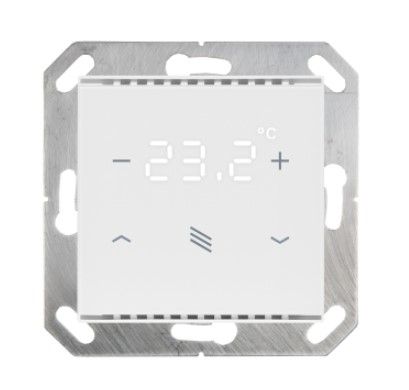

ELSNER 70990 Cala KNX T 201/202 Sunblind Regolatore temperatura, pulsante per ombreggiatura, bianco

Il controllore di temperatura Cala KNX T 201 Sunblind, codice 70990, è un dispositivo versatile e highly integrate per il controllo della temperatura e della gestione delle tende, tende da sole e persiane within il sistema di bus di edificio KNX.

Caratteristiche Principali

Questo dispositivo è dotato di pulsanti touch-sensitive che permettono di richiamare diverse funzioni all'interno del sistema KNX.

Controllo della Temperatura

Il Cala KNX T 201 Sunblind include un regolatore di temperatura con funzioni di riscaldamento e raffreddamento a uno o due livelli. La regolazione avviene in base a setpoint separati o a un setpoint di base. Il dispositivo può anche calcolare valori misti tra i dati interni ed esterni e compensare l'autoriscaldamento del dispositivo stesso.

Gestione delle Tende e delle Persiane

Il dispositivo gestisce un'area di funzionamento per tende, tende da sole, persiane o finestre con due aree (su/giù con distinzione breve/lunga). La funzione dell'area può essere estesa per 5 secondi con ogni pressione del pulsante.

Logica e Funzioni Addizionali

Il Cala KNX T 201 Sunblind include 2 porte logiche AND e 2 porte logiche OR, ciascuna con 4 ingressi. Gli 8 ingressi logici possono essere utilizzati come ingressi per le porte logiche. Le uscite di ciascuna porta possono essere configurate opzionalmente come 1-bit o 2 x 8-bit.

Display e Operazione

Il display del dispositivo può mostrare il valore di temperatura attuale, il valore target o lo spostamento rispetto al setpoint di base. La luminosità del display può essere regolata e spenta via bus. I pulsanti + e - permettono di aumentare o diminuire la temperatura target.

Installazione e Manutenzione

L'installazione deve essere eseguita da elettricisti qualificati o sotto la loro supervisione. Il dispositivo richiede una scatola di derivazione Ø 60 mm e un telaio compatibile con lo schema di interruttori utilizzato nell'edificio. La manutenzione include la pulizia delle fessure di ventilazione e l'uso di un panno morbido e asciutto per pulire il dispositivo.

Specifiche Tecniche

• Conformità con le norme UE.
• Precisione della misurazione correggibile tramite ETS per compensare le variazioni da fonti di interferenza permanente.
• Indicatore di umidità relativa massima del 95% per evitare condensa.
• Dimensioni: circa 82 mm x 82 mm con profondità di montaggio di circa 12 mm.
• Colore: bianco RAL 9010.
