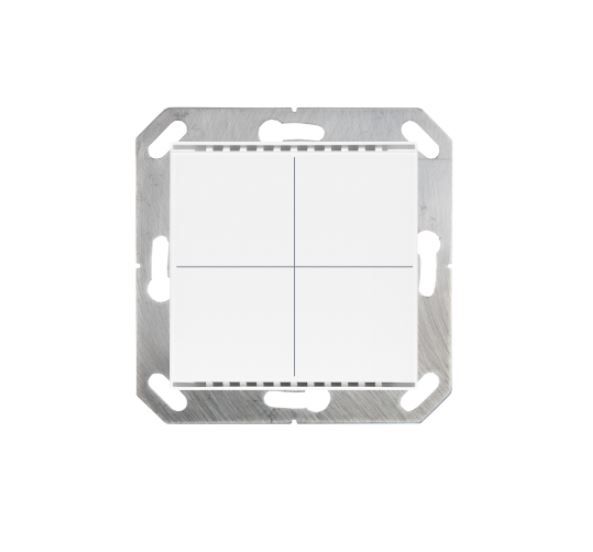

ELSNER 70880 Cala KNX M4-T- pure white RAL 9010 4-gang Push But

Il pulsante di controllo Cala KNX M4-T della ELSNER Elektronik è un dispositivo wall-mounted progettato per sistemi di automazione domestica e commerciale basati su tecnologia KNX.

Caratteristiche Principali

Questo pulsante a 4 gang è realizzato con una superficie in vetro autentico, plastica e metallo, disponibile nei colori RAL 9010 (bianco) e RAL 9005 (nero)[5).

Installazione e Design

Il dispositivo misura 55mm x 55mm x 35mm, con un anello di supporto di 71mm x 71mm e una profondità di montaggio di circa 7mm. Il peso totale è di circa 50g. La classe di protezione è IP20 dopo l'assemblaggio[3).

Funzionalità

Ogni pulsante touch può essere configurato come interruttore, selettore, dimmer, per il controllo di tende, persiane, avvolgibili, finestre e come encoder a 8 o 16 bit o per la richiamata/scenari di memorizzazione. I pulsanti sono dotati di LED individuali, la cui comportamento può essere regolato (accensione, spegnimento, lampeggio)[3).

Sensori Integrati

Il Cala KNX M4-T include un sensore di temperatura integrato che può misurare la temperatura nell'intervallo da -5°C a +60°C. È possibile ricevere letture di temperatura esterne via bus e combinarle con i dati misurati per creare un valore di temperatura misto[3).

Configurazione e Comunicazione

Il dispositivo opera in modalità S-Mode e supporta fino a 183 indirizzi di gruppo e 183 assegnazioni. Dispone di 44 oggetti di comunicazione e funziona con una tensione nominale di 30V DC SELV, con un consumo di potenza di ≤ 15 mA).

Condizioni Ambientali

• Ambient temperature: -5°C ... +45°C
• Umidità ambientale (non condensante): 0 ... 95%
• Temperatura di storage: -25°C ... +70°C
• Categoria di sovratensione: III
• Grado di contaminazione: 2

Altre Funzionalità

Il dispositivo supporta logiche AND e OR per gli oggetti di comunicazione e può essere integrato con vari scenari di controllo, come l'illuminazione, il riscaldamento e la climatizzazione. Inoltre, include una funzione di timer settimanale con 8 periodi di tempo e una schermata di risparmio energetico che mostra l'orario o la temperatura interna/esterna).
