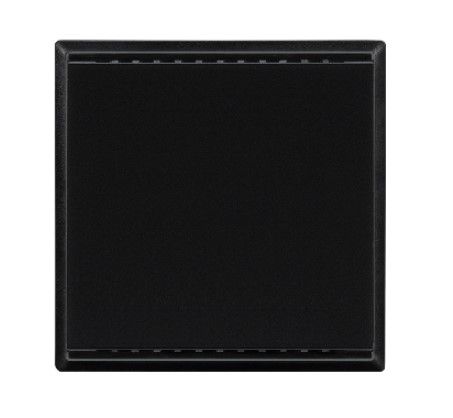

ELSNER 70863 Cala KNX M1-T CH- jet black RAL 9005 1-gang Push B

Il prodotto ELSNER 70863, noto come Cala KNX M1-T CH, è un pulsante di controllo integrato con un sensore di temperatura, progettato per essere utilizzato nel sistema di automazione KNX.

Caratteristiche Generali

Il dispositivo presenta un design elegante con un casing realizzato in vetro autentico, plastica e metallo, disponibile in due colori: bianco (RAL 9010) e nero (RAL 9005).

Le dimensioni del dispositivo sono di 60mm x 60mm, con una profondità di montaggio di almeno 10mm. Il peso totale è di circa 50 grammi.

Il grado di protezione dopo l'assemblaggio è IP20, e il dispositivo può operare in un range di temperatura ambientale da -5°C a +45°C e in un'umidità relativa non condensante fino al 95%.

Caratteristiche Tecniche del Bus KNX

Il Cala KNX M1-T CH utilizza il medium TP1-256 e funziona in modalità S-Mode. Supporta fino a 183 indirizzi di gruppo e 183 assegnazioni.

La tensione nominale è di 30V DC SELV, con un consumo di corrente massimo di 15 mA. I terminali di collegamento KNX accettano conduttori con un diametro da 0.6 a 0.8 mm e una lunghezza di sfilatura di 5 mm.

Dopo il ripristino della tensione del bus, il dispositivo richiede circa 5 secondi per ricevere i dati.

Sensore di Temperatura

Il dispositivo include un sensore di temperatura integrato che misura la temperatura in un range da -5°C a +60°C. La misurazione può essere combinata con valori esterni ricevuti via bus, con la possibilità di regolare la proporzione tra i valori misurati.

La compensazione per l'autoriscaldamento del dispositivo è gestita dal software, assicurando l'accuratezza della misurazione.

Pulsante e Funzionalità di Controllo

Il pulsante touch-sensitive consente diverse funzionalità di controllo, incluse la gestione di logiche AND e OR con fino a 4 ingressi ciascuna e 8 ingressi logici come oggetti di comunicazione.

I LED possono essere configurati per indicare vari stati e il pulsante può essere impostato per accendersi o spegnersi dopo una pressione, con tempi di accensione regolabili.

Logica e Configurazione

• Supporto per logiche AND e OR con 4 ingressi ciascuna.
• Utilizzo di oggetti di comunicazione come ingressi per le logiche.
• Configurazione degli output delle logiche come 1-bit o 2 x 8-bit.
• Configurazione effettuata utilizzando il software KNX ETS 5.

Il Cala KNX M1-T CH è un dispositivo versatile e altamente configurabile, ideale per applicazioni di automazione domestica e industriale che richiedono un controllo preciso e integrato della temperatura e delle funzionalità di controllo.
