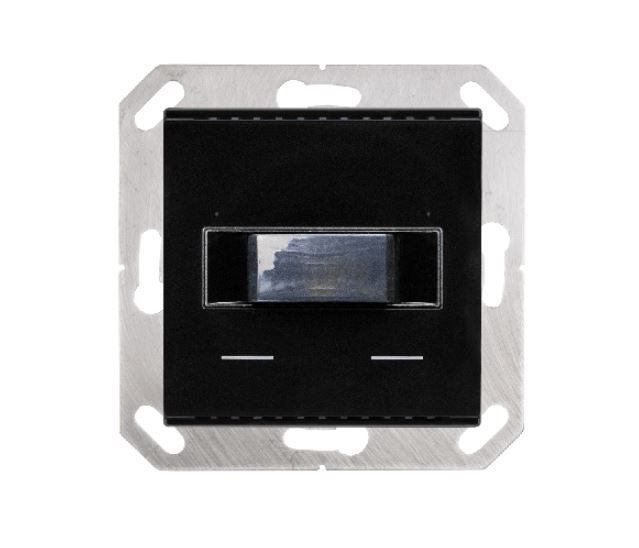

ELSNER 70852 KNX T-L-Pr-UP Touch, RAL 9005 Sensore di presenza, luminosità e temperatura, nero

ELSNER 70852: Sensore di Presenza, Luminosità e Temperatura per il Sistema KNX

Il sensore KNX T-L-Pr-UP Touch, codice 70852, è un dispositivo multifunzionale progettato per l'integrazione nel sistema di bus di edificio KNX. Questo sensore è disponibile nel colore nero profondo RAL 9005 e offre una serie di funzionalità essenziali per il controllo e la gestione dell'ambiente indoor.

Funzionalità dei Sensori

• Detezione della presenza di persone mediante tecnologia PIR (Passive Infrared) con un angolo di copertura orizzontale di circa 150° e verticale di circa 35°, e una portata di circa 5 metri.
• Misurazione della luminosità con un range di 0 Lux a 20.000 Lux e possibilità di impostare un valore limite di luminosità tramite parametri o oggetti di comunicazione.
• Misurazione della temperatura con un range di -5°C a +60°C, permettendo la combinazione di valori misurati internamente ed esternamente in base a una percentuale impostabile.

Logica e Controllo

• 2 porte logiche AND e 2 porte logiche OR, ciascuna con 4 ingressi. Gli eventi di commutazione e gli ingressi logici (in forma di oggetti di comunicazione) possono essere utilizzati come ingressi per le porte logiche. Le uscite di ciascuna porta logica possono essere configurate opzionalmente come 1-bit o 2 x 8-bit.

Interfaccia Utente

• 2 pulsanti touch configurabili come interruttori, toggle, dimmer o come encoder a 8 o 16 bit per la chiamata e la memorizzazione di scene.
• 2 LED configurabili separatamente per lampeggiare o accendersi utilizzando oggetti di comunicazione.

Caratteristiche Tecniche

• Casa in plastica con grado di protezione IP20.
• Dimensioni: 55mm x 55mm x 35mm (con anello di supporto: 71mm x 71mm) e profondità di montaggio di 10mm.
• Peso totale: circa 50g.
• Temperatura ambiente operativa: -5°C a +45°C.
• Umidità relativa (non condensante): 0% a 95%.
• Temperatura di storage: -25°C a +70°C.
• Categoria di sovratensione: III.
• Grado di inquinamento: 2.
• Medium del bus KNX: TP1-256.
• Modalità di configurazione: S-Mode.
• Indirizzi di gruppo massimi: 205.
• Assegnazioni massime: 205.
• Tensione nominale: 30V DC SELV.
• Consumo di potenza: ≤ 10mA.

Connettività e Installazione

• Terminale di collegamento KNX con diametro del conduttore 0.6…0.8mm e lunghezza di sfilatura 5mm.
• Durata dopo il ripristino della tensione di bus fino alla ricezione dei dati: circa 6 secondi.
