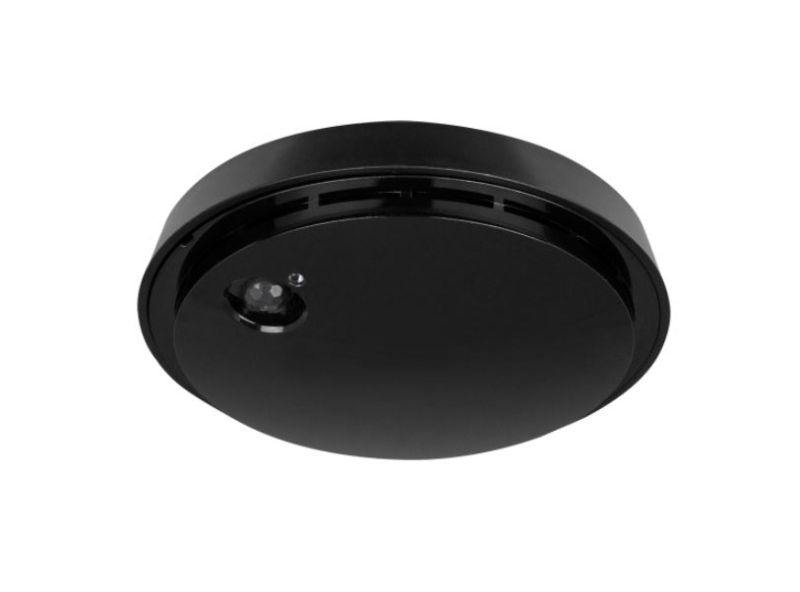

ELSNER 70698 Sewi KNX TH L-Pr- nero intenso RAL 9005 Temperatura- Umidità- Luminosità- Presenza

Il sensore ELSNER 70698, modello Sewi KNX TH L-Pr, è un dispositivo multifunzionale progettato per rilevare e misurare diversi parametri ambientali indoor, inclusi temperatura, umidità, luminosità e presenza.

Caratteristiche Generali

Il sensore è realizzato in plastica e disponibile in due colori: bianco simile al bianco segnaletico RAL 9003 (bordi) e grigio bianco RAL 9002 (copertura), e nero jet RAL 9005. Può essere installato a parete, a soffitto o in superficie.

Le dimensioni del sensore sono di circa 105 mm di diametro e 32 mm di altezza, con un peso compreso tra 45 e 80 grammi. Il grado di protezione è IP 30.

Condizioni Ambientali

Il sensore può operare in un range di umidità ambientale dal 5% al 95% RH, non condensante.

Funzionalità di Misura

Temperatura

La misura della temperatura è possibile nel range da -20°C a +60°C.

Umidità

La misura dell'umidità relativa è possibile nel range dal 0% al 95% RH.

Luminosità

La misura della luminosità è possibile nel range da 0 a 2.000 lux, con la possibilità di misurare e output valori superiori.

Presenza

La rilevazione della presenza avviene mediante il metodo a infrarossi passivi (PIR), con un angolo di copertura di circa 94° × 82° e una portata di circa 5 metri.

Integrazione con il Bus KNX

Il sensore utilizza il medium KNX TP1-256 e opera in modalità S-Mode. Supporta fino a 2.000 indirizzi di gruppo e 2.000 assegnazioni. La tensione nominale è di 30 V DC SELV, con un consumo di corrente massimo di 10-20 mA. La connessione avviene tramite terminali KNX.

Dopo il ripristino della tensione di bus, il sensore richiede circa 5 secondi per ricevere i dati.

Funzionalità di Controllo

Il sensore include un controllore PI per sistemi di riscaldamento e raffreddamento, con la possibilità di regolazione a una o due fasi. Inoltre, offre una compensazione estiva per i sistemi di raffreddamento, adattando la temperatura impostata nella stanza alla temperatura esterna e impostando i valori di temperatura target minimi e massimi.

I valori misurati possono essere utilizzati per il controllo di commutazioni dipendenti da limiti, e gli stati possono essere collegati tramite porte logiche AND e OR.
