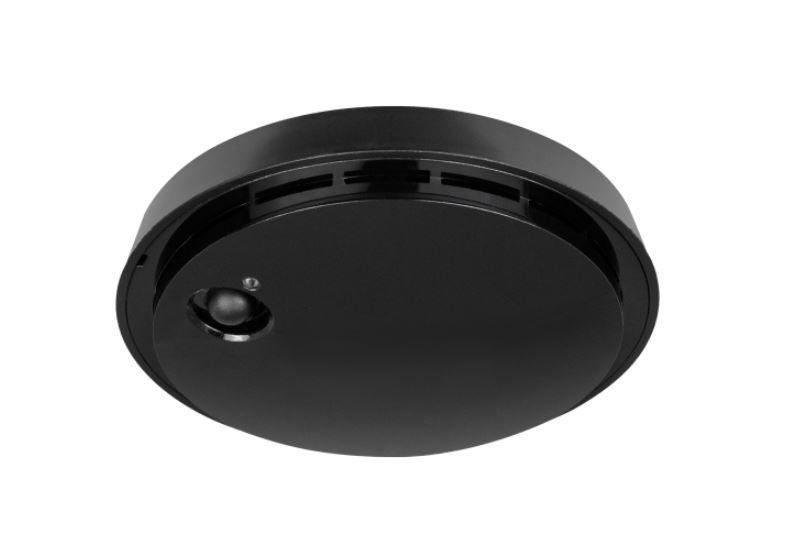

ELSNER 70697 Sewi KNX AQS/TH-D- jet black RAL 9005 KNX Sensor C

Il sensore ELSNER 70697 appartiene alla serie SEWI KNX, progettata per rilevare e gestire vari parametri ambientali indoor.

Caratteristiche Generali

Questo sensore è realizzato in plastica e disponibile in due colori: bianco simile al bianco segnaletico RAL 9003 e nero jet RAL 9005. La sua dimensione è di circa 105 mm di diametro e 32 mm di altezza, con un peso che varia tra 45-80 grammi.

Installazione

Il sensore può essere installato a parete, a soffitto o in superficie, offrendo flessibilità nella scelta della posizione ottimale.

Protezione e Ambiente Operativo

Il sensore ha un grado di protezione IP 30 e funziona in un range di umidità ambientale dal 5% al 95% RH, non condensante.

Funzionalità di Rilevamento

Il modello ELSNER 70697 è specificamente progettato per rilevare:

• Temperatura: con un range di misurazione da -25°C a +80°C.
• Umidità: con un range di misurazione dal 0% al 100% RH.
• Presenza: utilizzando il metodo di rilevamento passivo infrarosso (PIR), con un angolo di copertura di circa 94° × 82° e una portata di circa 5 metri.
• Luminosità: con un range di misurazione da 0 a 2000 Lux, con la possibilità di misurare e output valori superiori.

Integrazione con il Bus KNX

Il sensore opera sul bus KNX con un medium TP1-256 e una modalità di configurazione S-Mode. Supporta fino a 2000 indirizzi di gruppo e 2000 assegnazioni. La tensione nominale è di 30 V DC SELV, con un consumo di potenza massimo di 10-20 mA. La connessione avviene tramite terminali KNX.

Funzionalità di Controllo

I valori misurati possono essere utilizzati per il controllo di uscite commutate in base a limiti predefiniti. Le condizioni possono essere collegate tramite porte logiche AND e OR. I moduli multifunzione modificano i dati di input come richiesto attraverso calcoli, query di condizioni o conversione del tipo di punto dati.

Tutti i sensori di CO2 e umidità sono dotati di un controller PI integrato per il controllo di un sistema di ventilazione, mentre tutti i sensori di temperatura hanno un controller PI per il controllo di un sistema di riscaldamento/raffreddamento.
