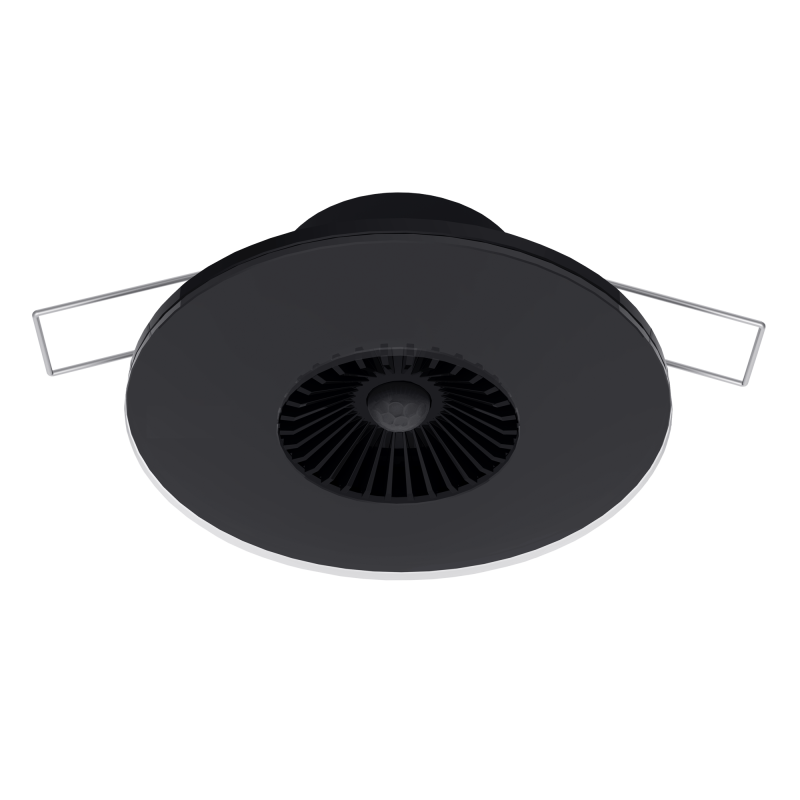

Intra-Sewi KNX TH-L-Pr- nero intenso RAL 9005 Sensore di presenza, luminosità e clima da incasso

ELSNER 70682 Intra-Sewi KNX TH-L-Pr- nero intenso RAL 9005 Sensore di presenza, luminosità e clima da incasso

Cod. MT: ELS_70682
Cod. Produttore: 70682
Brand: ELSNER

Il rilevatore di presenza ELSNER 70682, modello Intra-Sewi KNX TH-L-Pr, è un dispositivo specializzato per il sistema di bus di edificio KNX, progettato per rilevare la presenza di persone, la luminosità, la temperatura e l'umidità nell'ambiente.

Caratteristiche Generali

Il dispositivo presenta un involucro in plastica e vetro, disponibile in due colori: bianco (RAL 9010) e nero (RAL 9005). Le dimensioni sono di 80 mm di diametro e 36 mm di altezza, con un peso totale di circa 50 g. La protezione IP30 garantisce la resistenza a polvere e gocce d'acqua.

Condizioni Ambientali

Il rilevatore può operare in un range di temperatura ambientale da -5°C a +45°C e di umidità relativa da 5% a 95% (non condensante). La temperatura di stoccaggio varia da -25°C a +70°C.

Funzionalità del Bus KNX

Il dispositivo utilizza il medium TP1-256 e funziona in modalità S-Mode. Supporta fino a 254 indirizzi di gruppo e 254 assegnazioni, con 122 oggetti di comunicazione. La tensione nominale è di 30 V DC SELV, con un consumo di corrente massimo di 10 mA. La connessione avviene tramite terminali KNX plug-in.

Sensori Integrati

Sensore di Presenza

Il sensore di presenza utilizza il metodo a infrarossi passivo (PIR) con un angolo di copertura di circa 94° × 82° e una portata di circa 5 metri.

Sensore di Luminosità

Il sensore di luminosità misura valori compresi tra 0 e 2000 lux, con una risoluzione di 1 lux nel range 0-2000 lux.

Sensore di Temperatura e Umidità

Il modello TH-L-Pr include anche sensori per la misura della temperatura (range -5°C a +60°C) e dell'umidità (range 0-100% RH). Il dispositivo può calcolare il punto di rugiada e ricevere valori esterni di temperatura e umidità per elaborare una media della stanza.

Installazione e Commissioning

Il rilevatore può essere installato in un falso soffitto o in una presa standard (Ø 60 mm, 42 mm di profondità). Per l'installazione nella presa, è necessario utilizzare un anello di supporto fornito. Dopo l'applicazione della tensione di bus, il dispositivo entra in una fase di inizializzazione di circa 5 secondi.
