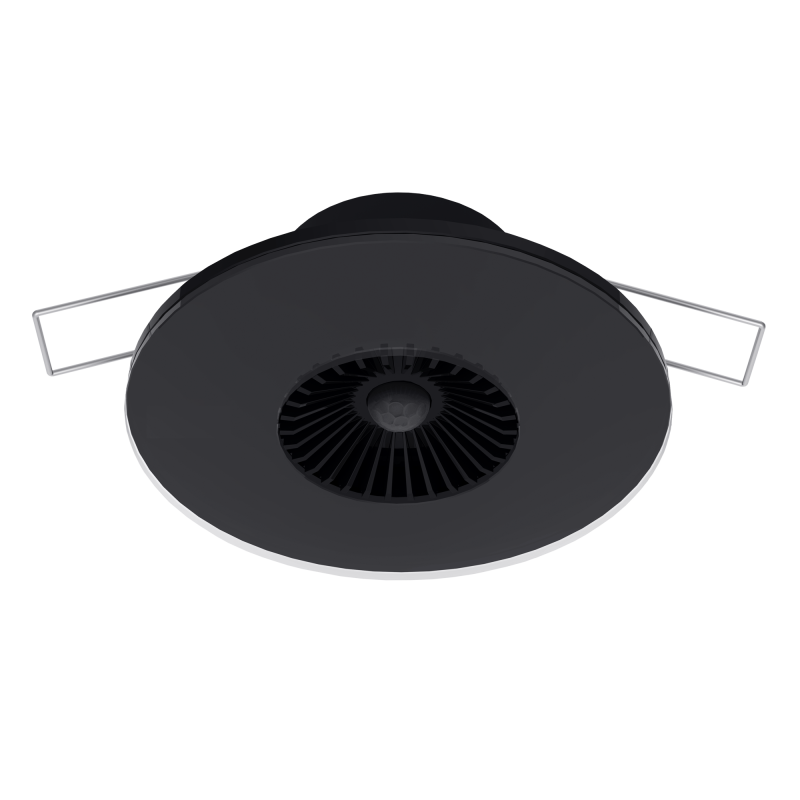

ELSNER 70672 Intra-Sewi KNX L-Pr- nero intenso RAL 9005 Rilevatore di presenza da incasso con sensore di luminosità

Il rilevatore di presenza Intra-Sewi KNX L-Pr, codice 70672, è un dispositivo progettato per l'integrazione nel sistema di bus di edificio KNX. Questo prodotto combina la rilevazione della presenza di persone con la misurazione della luminosità ambientale.

Caratteristiche Principali

Il rilevatore utilizza un sensore a infrarossi passivo (PIR) per rilevare la presenza di persone nella stanza. Le principali caratteristiche del sensore di presenza includono:

• Detection method: Passive infrared method (PIR)
• Coverage angle: approx. 94° × 82°
• Range: approx. 5 m

Sensore di Luminosità

Il sensore di luminosità misura la luminosità ambientale con una risoluzione di 1 lux nel range da 0 a 2,000 lux, con la possibilità di misurare e output valori superiori.

• Measurement range: 0 lux … 2,000 lux
• Resolution: 1 lux at 0…2,000 lux

Funzionalità Logiche

Il dispositivo include 4 porte logiche AND e 4 porte logiche OR, ciascuna con 4 ingressi. Tutti gli eventi di commutazione, nonché 16 ingressi logici (sotto forma di oggetti di comunicazione), possono essere utilizzati come ingressi per le porte logiche. L'uscita di ciascuna porta può essere configurata opzionalmente come 1-bit o 2 x 8-bit.

Configurazione e Integrazione

La configurazione del rilevatore viene effettuata utilizzando il software KNX ETS. Il dispositivo supporta fino a 254 indirizzi di gruppo e 254 assegnazioni. Dispone di 122 oggetti di comunicazione e funziona con una tensione nominale KNX di 30 V DC SELV, con un consumo di corrente massimo di 10 mA.

• KNX medium: TP1-256
• Configuration mode: S-Mode
• Group addresses: max. 254
• Assignments: max. 254
• Communication objects: 122
• Nominal voltage KNX: 30 V DC SELV
• Power consumption KNX: max. 10 mA

Caratteristiche Ambientali e Fisiche

Il dispositivo è progettato per funzionare in un'ampia gamma di condizioni ambientali:

• Ambient temperature: -20…+60°C
• Ambient humidity: 5...95% RH, non-condensing
• Storage temperature: -30…+70°C
• Degree of protection: IP 30
• Weight: approx. 50 g

Installazione

Il rilevatore è fornito con staffe preassemblate per l'installazione a soffitto falso e un anello di supporto per l'installazione della presa del connettore. Per l'installazione nella presa del connettore, è necessario un socket Ø 60 mm, 42 mm di profondità (non fornito).
