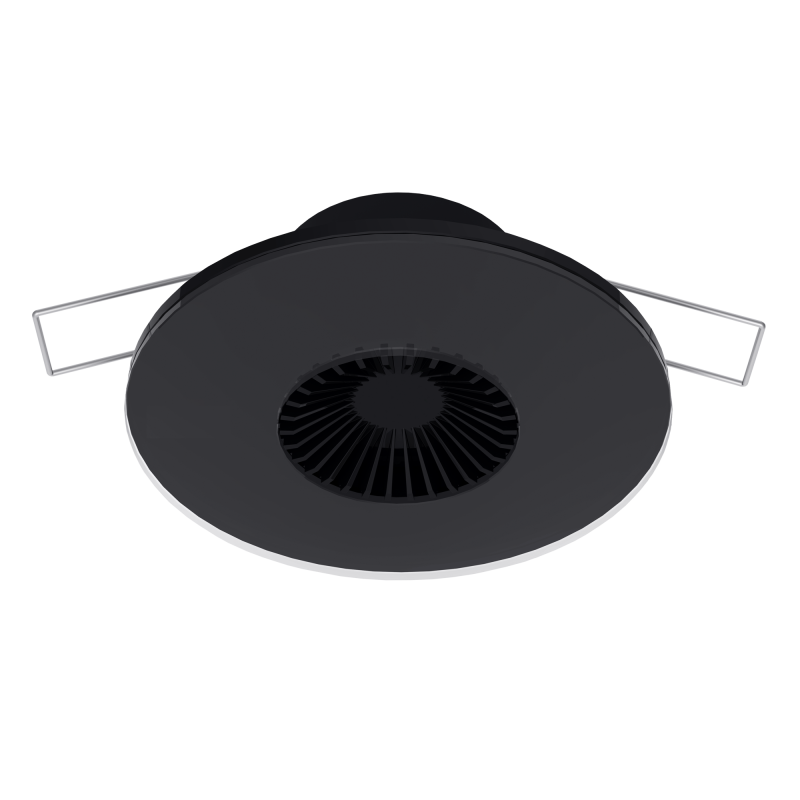

ELSNER 70666 Intra-Sewi KNX TH- jet black RAL 9005 Sensore da incasso per temperatura/umidità

Il sensore ELSNER 70666 Intra-Sewi KNX TH è un dispositivo specializzato per la misurazione della temperatura e dell'umidità nell'ambiente, integrato nel sistema di bus di edificio KNX.

Caratteristiche Principali

Questo sensore è disponibile in due varianti di colore: bianco (RAL 9010) e nero (RAL 9005), e può essere installato in modo da essere incorporato nel soffitto falso o in una presa a muro.

Misurazione della Temperatura e Umidità

Il sensore misura la temperatura ambientale con una gamma di misurazione da -20°C a +60°C. Inoltre, misura l'umidità relativa e assoluta, con la possibilità di calcolare valori misti combinando misurazioni interne ed esterne, la cui percentuale può essere impostata dall'utente.

Controllo della Temperatura e Umidità

Il dispositivo include un controllore PI (Proporzionale-Integrativo) per il riscaldamento (a una o due fasi) e il raffreddamento (a una o due fasi), basato su setpoint di temperatura separati o su un setpoint di base. Per l'umidità, il controllore PI gestisce la ventilazione e la deumidificazione o l'umidificazione in base ai livelli di umidità.

Funzionalità Logiche

Il sensore dispone di 4 porte logiche AND e 4 porte logiche OR, ciascuna con 4 ingressi. Tutti gli eventi di commutazione e 16 ingressi logici (under forma di oggetti di comunicazione) possono essere utilizzati come ingressi per le porte logiche. L'uscita di ogni porta può essere configurata opzionalmente come 1-bit o 2 x 8-bit.

Comparatori di Variabili di Azionamento

Sono presenti due comparatori di variabili di azionamento per output dei valori minimo, massimo o medio. Ciascun comparatore ha 5 ingressi per valori ricevuti tramite oggetti di comunicazione.

Calcolo del Punto di Rugiada e Comfort Field

Il sensore calcola il punto di rugiada e segnala se i valori di temperatura e umidità sono all'interno del campo di comfort secondo la norma DIN 1946.

Installazione e Configurazione

L'installazione può essere effettuata utilizzando pre-assemblati morsetti per il soffitto falso o un anello di supporto per la presa a muro. La configurazione avviene tramite il software KNX ETS.

Specifiche Tecniche

• Ambiente di funzionamento: -20°C … +60°C
• Umidità ambientale: 5 ... 95% RH, non condensante
• Temperatura di stoccaggio: -30 … +70°C
• Grado di protezione: IP 30
• Peso: circa 50 g
• Consumo di potenza KNX: massimo 10 mA
• Collegamento: terminali KNX
• Durata dopo il ripristino della tensione di bus fino alla ricezione dei dati: circa 5 secondi
