ELSNER 70636 KNX T-UP gl CH- jet black RAL 9005 KNX Temperature Sensor

Descrizione del Prodotto ELSNER 70636

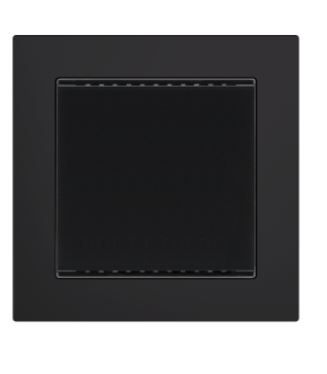

Il sensore di temperatura KNX T-UP gl CH è un dispositivo di controllo ambientale progettato per misurare e regolare la temperatura in ambienti interni. Questo sensore è integrato in un elegante housing in vetro e plastica, disponibile in due colori: bianco puro (simile a RAL 9010) e nero (simile a RAL 9005).

Caratteristiche Tecniche

Il sensore KNX T-UP gl CH offre una serie di funzionalità tecniche di alta precisione:

• Misura la temperatura ambiente con un range di misurazione da 0°C a +50°C.
• Consente di combinare i valori misurati con valori esterni, con proporzioni regolabili in percentuale.
• Integra un controllore PI per il riscaldamento (uno o due stadi) e il raffreddamento (uno o due stadi), basato su valori target separati o una temperatura target di base.
• Permette l'aggiustamento di valori soglia per ogni parametro tramite oggetti di comunicazione: 3 × temperatura.

Logica e Comparazione

Il dispositivo include:

• 4 porte logiche AND e 4 porte logiche OR, ciascuna con 4 ingressi. Ogni evento di commutazione e 16 ingressi logici sotto forma di oggetti di comunicazione possono essere utilizzati come ingressi per le porte logiche. L'uscita di ogni porta può essere configurata opzionalmente come 1 bit o 2 × 8 bit.
• 2 comparatori di variabili di azionamento per l'uscita di valori minimi, massimi o medi. Ciascuno con 5 ingressi (per valori ricevuti tramite oggetti di comunicazione).

Installazione e Conformità

Il sensore KNX T-UP gl CH è progettato per essere installato in una scatola di ingresso e presenta le seguenti caratteristiche di installazione:

• Dimensioni del housing: circa 60 mm × 60 mm (L × H), con una profondità di montaggio di circa 8 mm.
• Peso totale: circa 50 g.
• Temperatura ambientale di funzionamento: da 0°C a +50°C, temperatura di stoccaggio: da -10°C a +60°C.
• Umidità relativa massima: 95% RH, evitare la condensazione.
• Tensione di funzionamento: tensione del bus KNX.
• Corrente massima sul bus: 10 mA.

Conformità e Sicurezza

Il dispositivo rispetta i seguenti standard di sicurezza e conformità:

• Categoria di protezione: IP 20.
• Categoria di sovratensione: III.
• Grado di inquinamento: 2.
