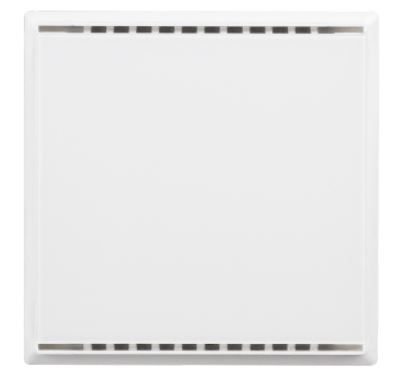

ELSNER 70635 KNX T-UP gl CH- pure white RAL 9010 Temperature Se

Il sensore di temperatura KNX T-UP gl CH, codice ELSNER 70635, è un dispositivo specializzato per la misurazione e il controllo della temperatura nell'ambito dell'automazione domestica e degli edifici.

Caratteristiche Principali

Questo sensore è progettato per essere integrato nel sistema KNX e offre diverse funzionalità chiave:

• Misurazione della temperatura con un range di misurazione da 0 a +50°C.
• Calcolo di valori misti combinando la misurazione diretta con valori esterni, con proporzioni regolabili in percentuale.
• Controllo della temperatura attraverso un regolatore PI (Proporzionale-Integrativo) per il riscaldamento e il raffreddamento, con possibilità di configurare target values separati o una temperatura di base.

Funzionalità di Controllo e Logica

Il dispositivo include:

• Soglie di temperatura regolabili per parametro o tramite oggetti di comunicazione: 3 valori di temperatura.
• 4 porte logiche AND e 4 porte logiche OR, ciascuna con 4 ingressi. Ogni evento di commutazione e 16 ingressi logici sotto forma di oggetti di comunicazione possono essere utilizzati come ingressi per le porte logiche. L'uscita di ogni porta può essere configurata opzionalmente come 1 bit o 2 x 8 bit.
• 2 comparatori di variabili di azionamento per l'uscita di valori minimi, massimi o medi. Ciascuno con 5 ingressi (per valori ricevuti tramite oggetti di comunicazione).

Configurazione e Integrazione

La configurazione del dispositivo avviene utilizzando il software KNX ETS.

Caratteristiche Fisiche

Il sensore KNX T-UP gl CH presenta le seguenti caratteristiche fisiche:

• Custodia in vetro reale e plastica.
• Colori disponibili: simile a RAL 9010 (bianco puro) e simile a RAL 9005 (nero jet).
• Installazione in scatola di ingresso.
• Categoria di protezione IP 20.
• Dimensioni: circa 60 x 60 mm (L x H), profondità di montaggio circa 8 mm.
• Peso totale: circa 50 g.
• Temperatura ambientale di funzionamento: 0…+50°C, temperatura di stoccaggio: -10…+60°C.
• Umidità relativa massima: 95% RH, evitare la condensa.
• Tensione di funzionamento: tensione del bus KNX.
• Corrente del bus: massimo 10 mA.
• Uscita dati: terminale del bus KNX +/-.
• Indirizzi di gruppo: massimo 254.
• Oggetti di comunicazione: 152.

Requisiti di Installazione

Per l'installazione, sono necessari in aggiunta:

• Cornice di copertura (per inserto 60 x 60 mm) e piastra di montaggio (77 mm) per lo standard di installazione svizzero.
• Scatola di ingresso.
