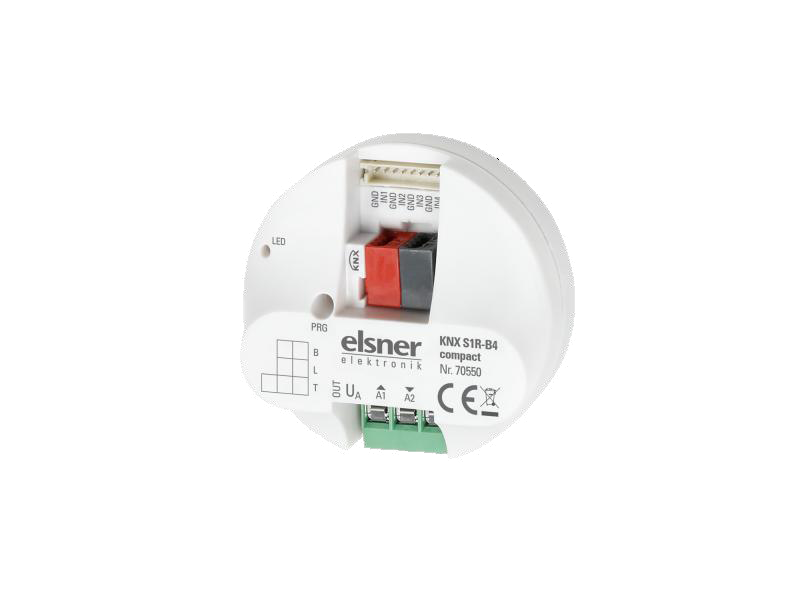

ELSNER 70550 Attuatore Multifunzione compatto KNX S1R-B4 - 4 Ingressi Binari

Il prodotto ELSNER 70550, denominato KNX S1R-B4 compact, è un attuatore multifunzionale progettato per essere integrato nel sistema di automazione KNX. Questo dispositivo è ideale per il controllo di vari tipi di azionamenti, come attuatori per tende, persiane, finestre e tendalini.

Caratteristiche Principali

L'attuatore KNX S1R-B4 compact dispone di un'uscita multifunzionale libera da potenziale, che può essere configurata per controllare un azionamento con funzioni di salita/discesa (ad esempio, tende, persiane, finestre) o due dispositivi commutabili (ad esempio, luci e ventilatori).

Uscite

• 2 uscite potenzialmente libere con terminali a vite per cavi da 0.5 a 2.5 mm²
• Tensione nominale: 250 V AC
• Corrente di commutazione (ohmica): massimo 4 A
• Corrente totale (protetta da un fusibile integrato T4A/250 V): massimo 4 A
• Potenza massima per motori: 600 VA
• Potenza massima per lampade LED/SBL: 15 W per contatto
• Potenza massima per lampade a fluorescenza/CFL: 36 W per contatto

Entrate Digitali

• 4 entrate digitali per il collegamento di contatti binari
• Esempi di collegamenti: sensore di posizione zero o pulsante
• Lunghezza massima del cavo: 10 m

Funzioni di Controllo

• Controllo integrato delle ombreggiature con regolazione delle lamelle per le persiane basato sulla posizione del sole
• Controllo di scena con 16 scene salvabili e richiamabili via bus
• Retroazione della posizione (posizione di movimento, anche posizione delle lamelle per le persiane)
• Memorizzazione della posizione (posizione di movimento) tramite oggetto 1-bit (memorizzazione e richiamo ad esempio tramite pulsanti)
• Blocco e sblocco di due azionamenti utilizzando sensori di posizione zero per prevenire collisioni (ad esempio, ombreggiatura e finestra, master-slave)
• Priorità per le funzioni di sicurezza, con possibilità di impostare priorità manuali o automatiche tramite tempo o oggetto di comunicazione
• Limitazione temporanea (comando di movimento bloccato) e 2 limiti di movimento

Altre Caratteristiche Tecniche

• Casa in plastica, colore bianco
• Montaggio a incasso (in scatola elettrica Ø 60 mm, profondità 60 mm)
• Dimensioni: Ø circa 52 mm, profondità circa 24 mm
• Peso: circa 40 g
• Temperatura ambiente: -5...+45 °C (operativa), -30...+85 °C (di stoccaggio)
• Umidità ambiente: 5...80% RH, non condensante
• Categoria di sovratensione: III
• Grado di inquinamento: 2

Integrazione con il Bus KNX

• Mezzo di trasmissione: TP1-256
• Modalità di configurazione: S-Mode
• Indirizzi di gruppo: massimo 254
• Assegnazioni: massimo 254
• Tensione di contatto: circa 5 V
• Corrente di contatto: circa 1 mA
• Collegamento: cavo di collegamento inseribile
