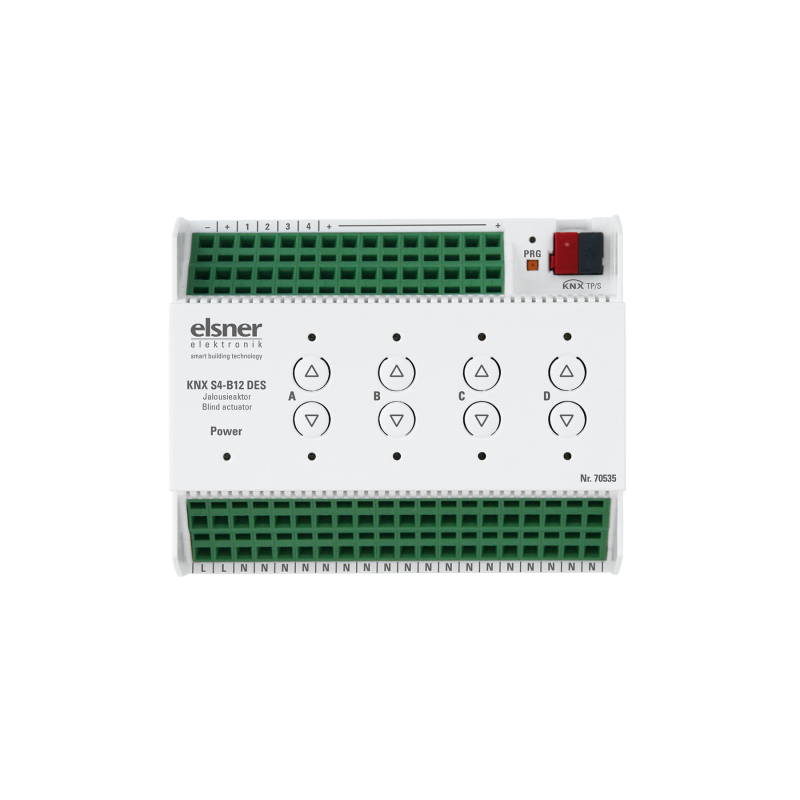

ELSNER 70535 KNX S4-B12 DES Actuator for 4 Drives with 3 Limit

Il prodotto ELSNER 70535 è un dispositivo specializzato per il controllo e la gestione di sistemi di automazione edifici, particolarmente adatto per applicazioni in ambito KNX.

Caratteristiche Principali

• Alimentazione interna a 24 V DC per ingressi e uscite.
• 4 uscite con cambio di polarità per motori 12-24 V DC, ideali per ombreggiamento e gestione di finestre.
• Tastiera con 4 coppie di pulsanti e LED di stato.
• 12 ingressi binari utilizzabili come interruttori manuali o come interruttori di bus con tensione variabile (6-24 V DC).

Misurazione e Feedback

• Misurazione automatica del tempo di funzionamento dei motori, inclusa la notifica di eventuali guasti.
• Feedback sulla posizione di movimento, compresa la posizione delle lamelle per le tende.
• Memorizzazione della posizione di movimento tramite oggetto a 1 bit (memorizzazione e richiamo, ad esempio, tramite pulsanti).

Controllo e Scenari

• Controllo interno o esterno tramite automazione.
• Controllo ombreggiamento integrato per ogni uscita di motore, con tracciamento della posizione del sole per le tende.
• Controllo di scena per la posizione di movimento con 16 scenari per ogni motore (compresa la posizione delle lamelle per le tende).

Specifiche Tecniche

• Casa in plastica, colore bianco.
• Montaggio in serie su rail di montaggio.
• Classe di protezione IP 20.
• Dimensioni: circa 107 x 88 x 60 mm (L x H x P), 6 moduli di divisione.
• Peso: circa 300 g.
• Temperatura ambiente: funzionamento -20°C a +70°C, stoccaggio -55°C a +90°C.
• Umidità ambiente: massimo 95% RH, evitare la condensazione.
• Tensione di alimentazione: 20-32 V DC.
• Consumo di potenza: tipicamente 5 mA, massimo circa 80 mA.

Connettività e Ingressi

• Uscite: 4 uscite con cambio di polarità per motori 12-24 V DC (+/-), massimo 3A per canale (alimentazione separata per ogni canale, interna o esterna).
• Ingressi: 12 ingressi binari, bassa tensione (6-24 V DC).
• Lunghezza massima del cavo per ingressi binari: 100 m.
• Uscita dati: connettore di terminale del bus KNX +/-.
