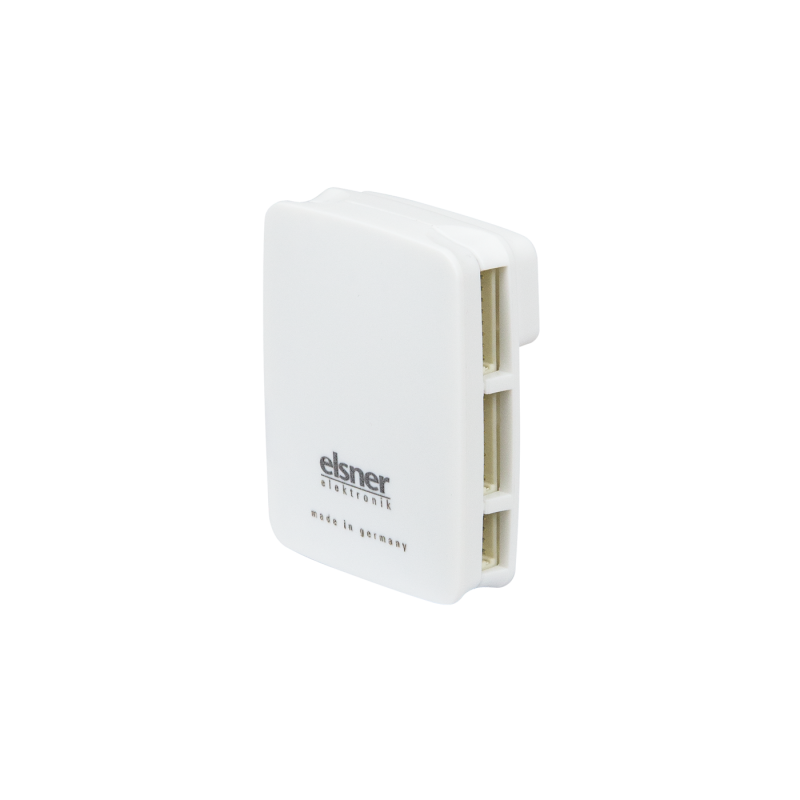

ELSNER 70249 KNX B8-TH Interfaccia KNX - 8 ingressi binari e 2 ingressi sensore

L'interfaccia KNX B8-TH della ELSNER è un dispositivo versatile e compatto progettato per integrare segnali e valori da pulsanti convenzionali e sensori nel bus di edificio KNX.

Caratteristiche Principali

Questo interfaccia dispone di otto ingressi binari e due ingressi sensori aggiuntivi per la misura della temperatura o della temperatura e dell'umidità relativa.

Ingressi Binari

• 8 ingressi binari configurabili come interruttori, pulsanti up/down, dimmer o encoder in varie configurazioni.
• I contatti binari sono collegati utilizzando i cavi forniti con la consegna.

Ingressi Sensori

• 1 ingresso per sensore di temperatura T-UP basic o sensore di temperatura/umidità TH-UP basic, montabile su cornici standard da 55 mm.
• 1 ingresso per sensore di temperatura T-NTC-ST.

Funzionalità di Regolazione

L'interfaccia include funzionalità di regolazione per il controllo della temperatura e dell'umidità.

• Uscite di commutazione per la temperatura e l'umidità basate su valori di soglia regolabili tramite parametri o oggetti di comunicazione.
• Controller PI per il riscaldamento (uno o due stadi) e il raffreddamento (uno o due stadi) in base alla temperatura.
• Controller PI per l'umidità: deumidificazione/umidificazione (livello singolo) o deumidificazione (livello singolo o doppio).

Logica e Avvisi

• 4 porte logiche AND e 4 porte logiche OR, ciascuna con 4 ingressi.
• Tutti gli eventi di commutazione, nonché 16 ingressi logici (sotto forma di oggetti di comunicazione), possono essere utilizzati come ingressi per le porte logiche.
• Avviso sul bus riguardo ai valori di temperatura e umidità all'interno del campo di comfort (DIN 1946).
• Calcolo del punto di rugiada.

Installazione e Utilizzo

L'interfaccia è progettata per essere installata in spazi interni asciutti, evitando la condensazione e mantenendo un'umidità relativa non superiore al 95%.

La configurazione viene effettuata utilizzando il software KNX ETS.
